全自动端子机-剥线压端子操作

来源:作者:线束世界-Jimmy2021-05-08 17:07

一、全自动端子机(剥线压端子)作业标准



1. 功能: 电线定长短切断、两端剥皮、一端压接一端沾锡;

2. 作业效率:最高3000条/小时 (最短设定) ;

3. 电线规格:AWG#30~#18;

4. 剥皮长度:1.0~25mm;

5. 压着机:1.5T;

8. 电子控制及各种制程不良状况检出;

9. 电源220V单相3A及1个马力空压机。



二、全自动端子机作业顺序



1.确认线卡指示;端子/ 模具确认

2.找专用模具

3.将模具装在压力机上 用杠杆将模具固定在压力机上

4.找专用端子

5.端子轮固定在压力机上

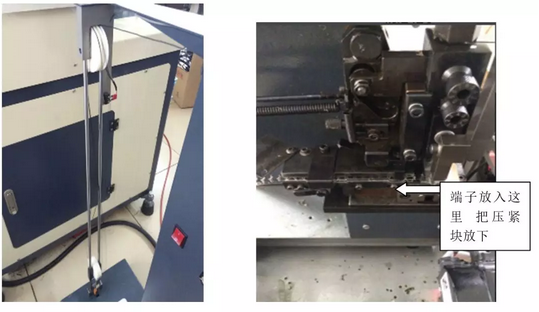

6.将端子安装到模具

7.电源开关 红色按钮 需要镀锡吧锡炉打开

8.显示器操作:按照图纸输入作业要求-线径,长度,脱皮…

9.打端位置 /高度调整:① 打端位置及高度调整② 高度值调整

10.样品外观检查:① 样品外观检查(长度,线色,线径,端子相异)② 检查芯线漏出,不良端子等

11.打端高度/拉力检查:① 使用拉力测试机 ② 测定方法:参考附加内容

12.外观自主检查:① 按时抽样检查② 检查沾锡,端子是否良好

13.记录管理:作业完毕填写裁线记 填写后放在机器侧面指定位置



三、作业时注意事项

1、机器开动时禁止把手放在刀片或压轮上。

2、调整高度时把导线盘 ,绝缘线盘 先稍微用力,然后再加大力度



四、打端时重点管理项目

确认部份:

√ 确认作业指示书或是作业管理表上的电线线种, 线经, 线色是否同一。

√ 调整刀片后确认是否有芯线切断,线皮伤痕及脱皮长度

√ 切断面外观参考上记 “电线脱皮不良类型”.



五、打端高度测定顺序

⊙ 首先确认要测定的电线 “线径”和 “允许固定力”.

⊙ 拉力 “允许固定力” 异常时测定已完了,及时停止测定.

⊙ 绝对不能把微调回转 (可把粗调回转)



六、注意事项:

 清除机器上之皮屑或端子屑,请用不锈钢摄子摄取,勿用空气枪清除,以免皮屑与端子屑吹入机器活动零件内造成零件磨损或机器故障

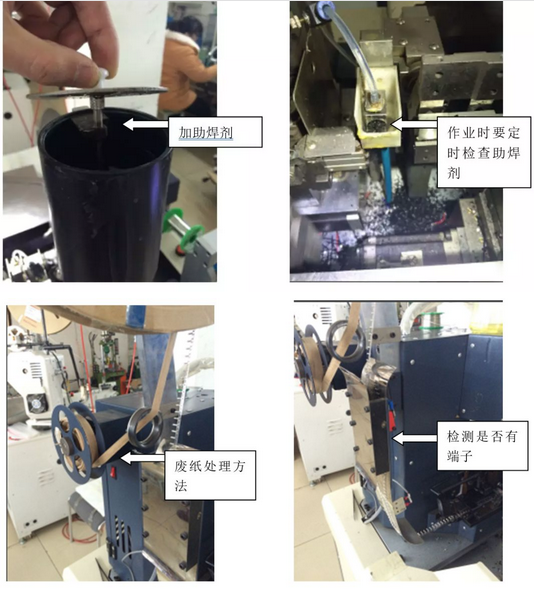

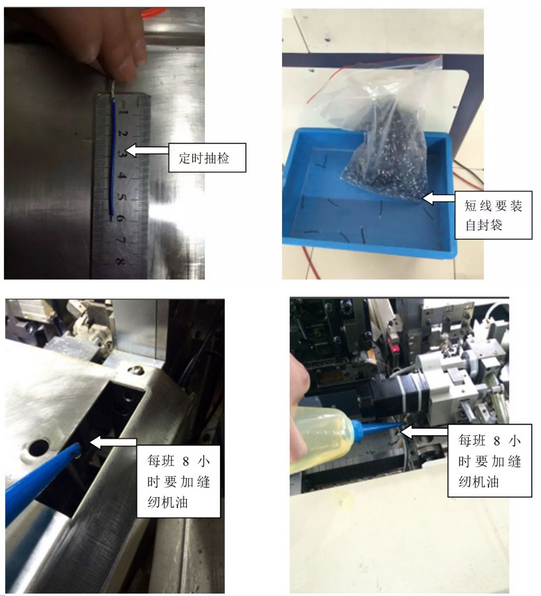

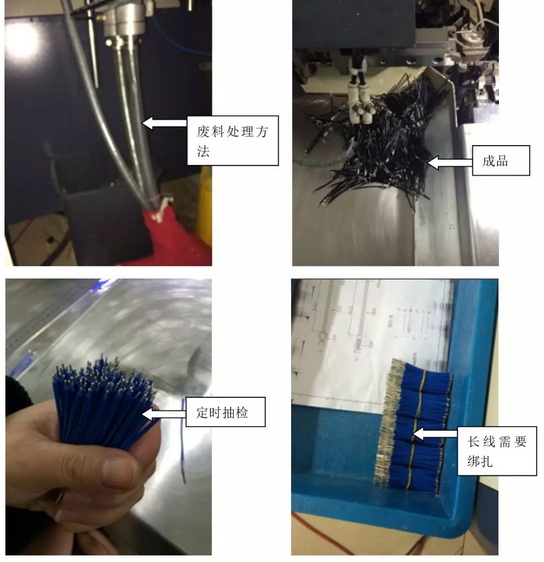

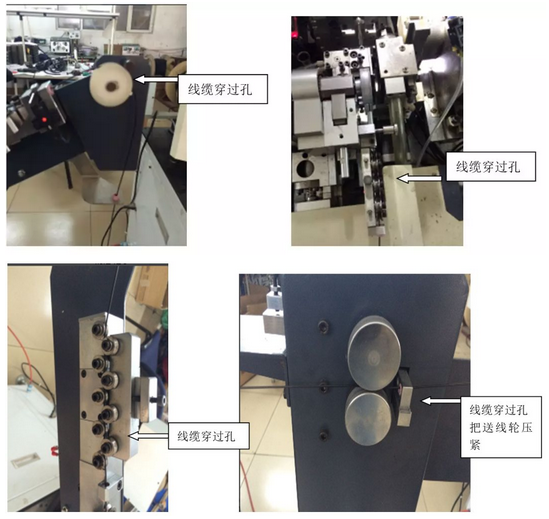

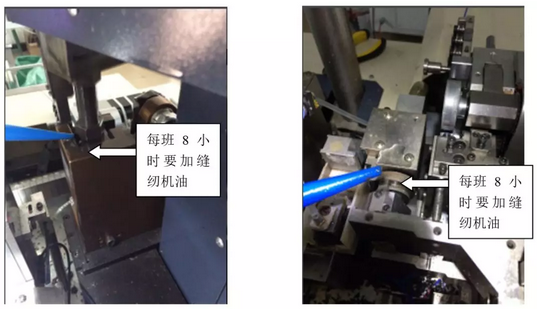

七、操作图片
