高压连接器之超声波焊接的技术详解

来源:作者:线束世界-Jimmy2021-06-23 10:36

在新能源汽车领域,高压连接器的超声波焊接技术只是冰山一角,还有许多技术需要突破和创新。




超声波焊接


超声波焊接是利用高频振动波传递到两个需焊接的物体表面,在加压的情况下,使两个物体表面相互摩擦而形成分子层之间的熔合。

超声波焊接通过超声波发生器将50/60赫兹电流转换成15、20、30或40 KHz 电能


被转换的高频电能通过换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。


焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将金属熔化。

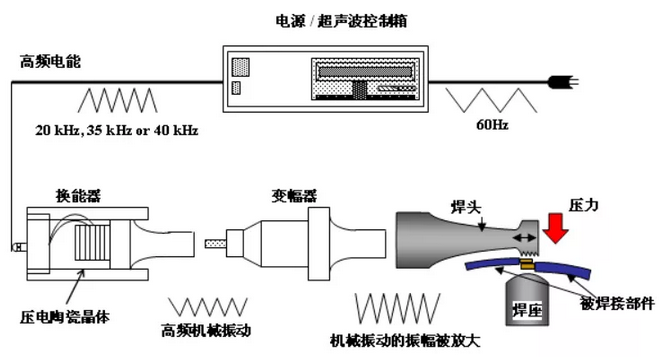

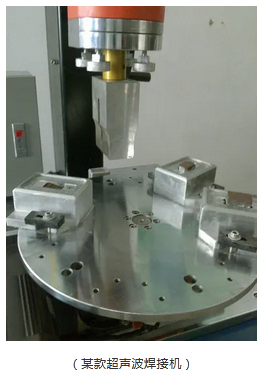

一套超声波焊接系统的主要组件包括超声波发生器,换能器/变幅杆/焊头三联组,模具和机架 。如上图所示。



金属焊接原理

超声波金属焊接原理是利用超声频率(超过16KHz )的机械振动能量,连接同种金属或异种金属的一种特殊方法。


金属在进行超声波焊接时,既不向工件输送电流,也不向工件施以高温热源,只是在静压力之下,将线框振动能量转变为工件间的摩擦功、形变能及有限的温升。


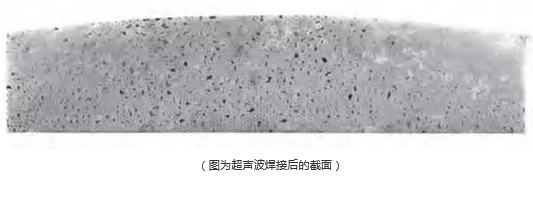

接头间的冶金结合是母材不发生熔化的情况下实现的一种固态焊接。因此它有效地克服了电阻焊接时所产生的飞溅和氧化等现象。


超声金属焊机能对铜、银、铝、镍等有色金属的细丝或薄片材料进行单点焊接、多点焊接和短条状焊接。这种焊接方式具有焊接时间非常短高成本效益的特点。




金属焊接优缺点


超声波金属焊接的优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工;缺点是所焊接金属件不能太厚(一般小于或等于5mm)、焊点位不能太大、需要加压。


超声波金属焊接是一种机械处理过程,在焊接过程中,并无电流在被焊件中流过,也无诸如电焊模式的焊弧产生。


由于超声焊接不存在热传导与电阻率等问题,因此对于有色金属材料来说,无疑是一种理想的金属焊接设备系统,对于不同厚度的片材,能有效地进行焊接。

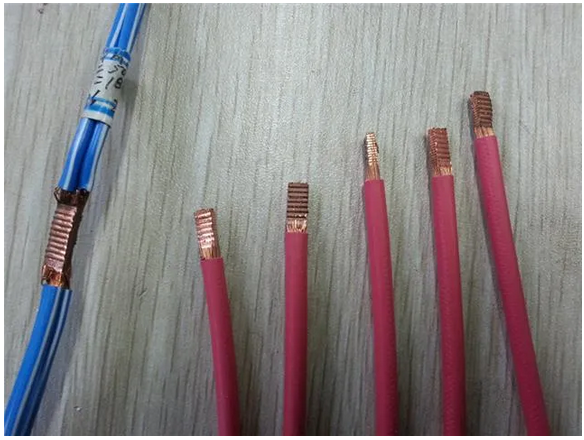

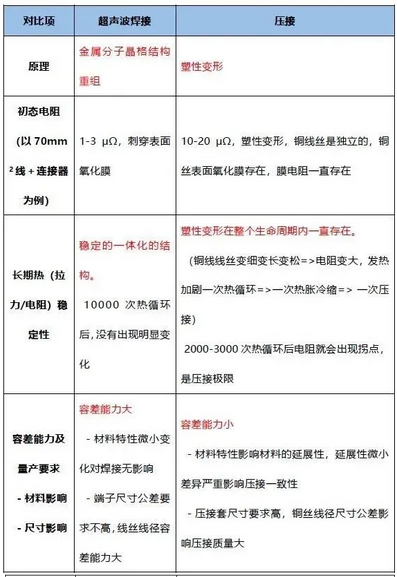

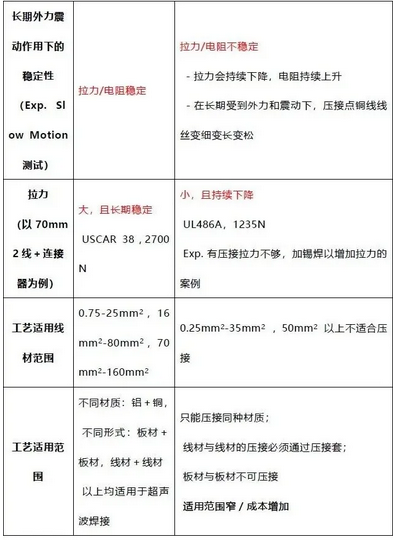

焊接技术 VS 压接技术




目前,部分企业经过反复验证,开发的连接配对技术能有效规避超声波焊接的技术缺点,于此同时在生产环节设置高效的质量检测体系,保障了产品优异的性能指标。
