压接电阻产生的原因，以及压接时股丝为什么不能断裂

来源：线束世界•作者：线束世界-Jimmy•2022-04-19 09:18

我们都知道绝大多数的金属都是电和热的优良导体，在压接中，导线与端子就是常见的电和热的优良导体。

当给金属加上电压时，它马上就变成了通电的导体。那么，金属是怎样的内部结构以及它是如何导电形成电流的呢？

一、金属内部结构

因为金属里含有可以自由移动的电子，当金属的两端加上一个电压时，正极堆积正电荷，负极堆积负电荷，由于同种电荷互相吸引，异种电荷互相排斥，迫使电子进行定向移动，于是就可以导电了，这也就是为什么金属可以导电的原因了.

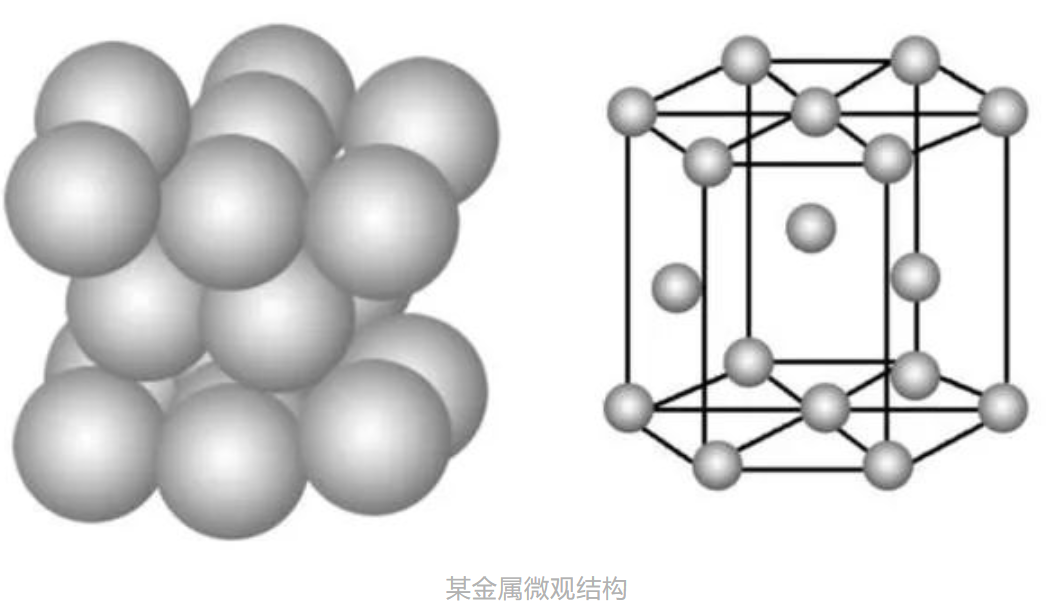

电流是电子的定向移动，所以金属能够导电就说明金属中含有大量的自由移动的电子，才能有导电性能的基础条件。首先来看看金属的内部结构，其实一切的固态金属都是晶体，在它点阵的空间结构中，每个节点都有不断做无规则原子或正离子，而电子则穿梭其中。

当没有任何外界作用的时候，金属中电子就像分子一样不断无规则运动，杂乱无章的运动使得很多电子表现出的特性都相互抵消，在任一方向上的平均速度为零，所以金属没有电流。

金属内部的电子原本是杂乱无章的运动（这就是产生电阻的原因之一），当有外接电源既有电势差时，电子就会做定向移动，完成导电。粒子的热运动由于温度升高而加剧，导电性是由于电子的定向移动造成，温度升高使其运动杂乱无章，导电性降低。

二、压接电阻产生的原因

导体连接的压接电阻，举例冷压接，由松散的芯线连接至金属套管中，在外部设备压接变形后形成连接。下图为未做冷压前芯线间的接触是线接触，电子移动需要突破介质表面，但芯线间接触力小，接触电阻大。

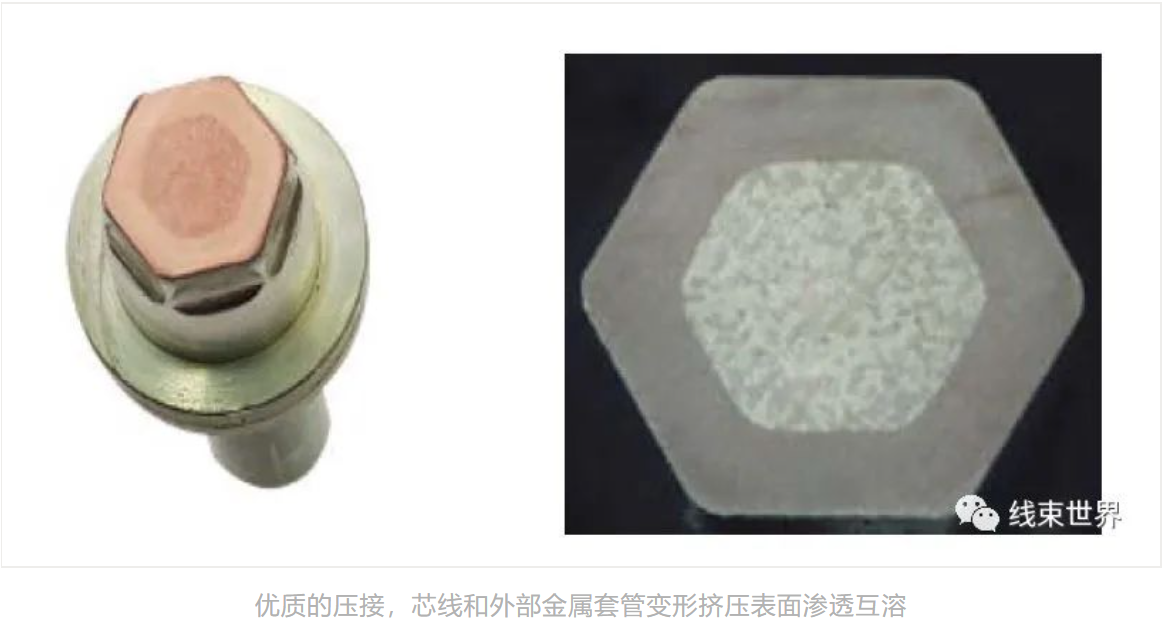

完成优质压接后由于内部芯线和外部金属套管变形挤压表面渗透互溶，接触电阻降低，相对于芯线电阻此处电阻变小。接触电阻也可按工程经验公式进完成初步计算。

电线内松散的股丝

这也能够解释常规的压接标准上对压缩比，拉脱力这些保证压接的要求。

三、股丝断线的影响

在很多标准上对多芯导体断线是有要求的，比如最新的大众压接标准VW60330，已经经典的压接标准USCAR 21(2020版本)已经不允许有一根股丝断裂。

那么股丝断裂是如何影响传导的呢？导线内部有多股芯线，芯线与芯线间由于有接触电阻存在，每根芯线单独完成端到端的传导，内部自由电荷不会随意在多芯线中移动。

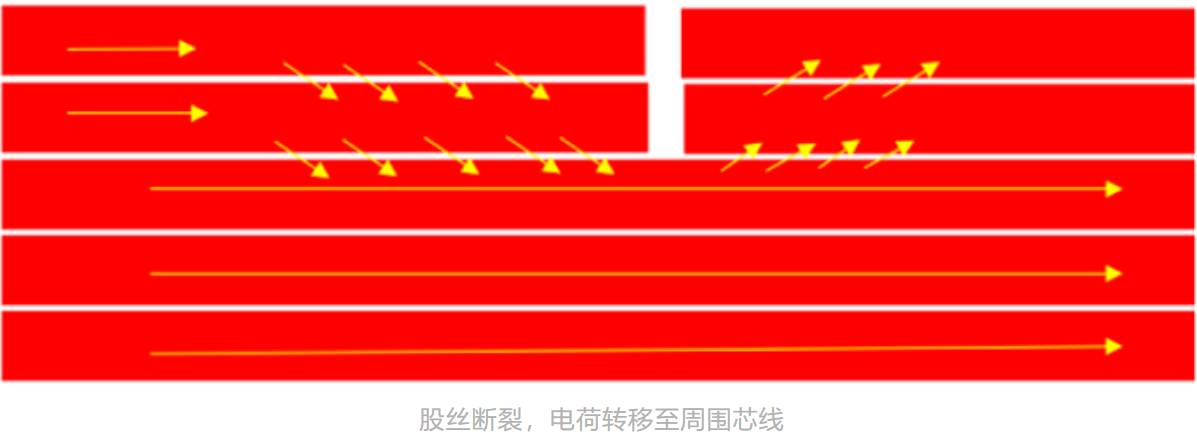

如股丝在中间断裂，部分金属芯线电荷移动转移至周围芯线，在断裂处形成聚集，产生大量热，导体电阻上升，温度上升。

如在电线与端子连接部位断裂，与中间断裂影响一致，过分冷压连接变形也会有芯线断裂产生，进而影响整个传导。
