汽车线束基本原材料介绍

来源：线束世界•作者：•2023-09-21 12:47

线束的定义：

线束是汽车的神经系统，用于动力和信号的传输和分配。一般由开制的导线，连接塑件，金属端子，胶带和其它定位件、保护件等组成。

640 (6).jpg

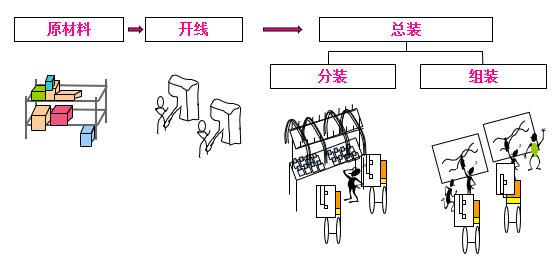

线束的制作流程：

640 (2).png

线束的原材料分类：

1. 电气连接类材料：导线（电线）插接器（二次锁）端子

2. 覆盖物 /保护作用类材料：

胶带

管（波纹管/PVC管）密封件

橡胶护套

3. 固定类材料：

支架（线槽）

定位件（卡钉/扎带）

导线分类：

导线 :外面包有不同颜色绝缘层的铜心线，用来将信号和动力从一端传输到另一端。导线分类（颜色）：单色导线和复色导线。

640 (3).png

导线分类（截面积）： 0.35、0.5、0.75、1.0、1.5、2.0 、3.0 、4.0等。

插接器分类：

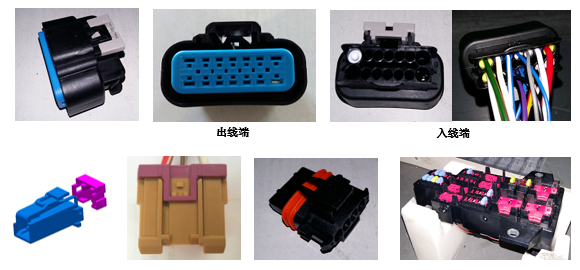

接插器: 一种连接零件，通常由塑料制成，通常把压有端子的导线插入其内起到线与线间、线与用电器间的连接作用。

640 (4).png

端子分类：

端子: 一种成形的五金部件（一般材质为铜），压接在导线上，起到连接和传输信号的作用。

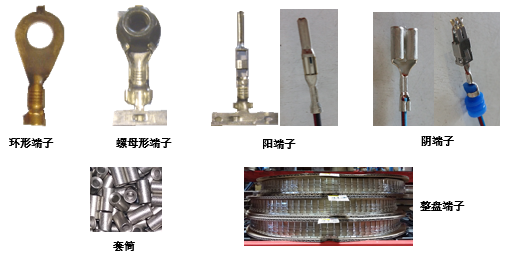

端子分类：环形端子、螺母形端子、阴端子、阳端子、套筒等。

640 (5).png

覆盖物 /保护作用类材料：胶带

胶带: 缠绕在线束表面，用于避免导线裸露,起到保护导线的作用。

胶带分类（材质）：PVC胶带、布胶带、纤维胶、纸胶带等。

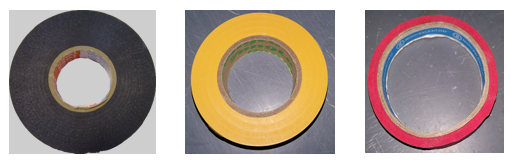

胶带分类（颜色）：黑色胶带、黄色胶带、红色胶带等。

640 (6).png

覆盖物 /保护作用类材料：管（波纹管/PVC管）

管: 用PVC材料制作的一种零件，用来保护导线防水、防热、防磨、防尘。

管的分类：波纹管、PVC管、纤维管等。

640 (7).png

覆盖物 /保护作用类材料：密封件

密封件: 用橡胶/塑料制成，穿在导线上或插在插接器内，起防水密封的作用。 (主要用于汽车的湿区的线束)。

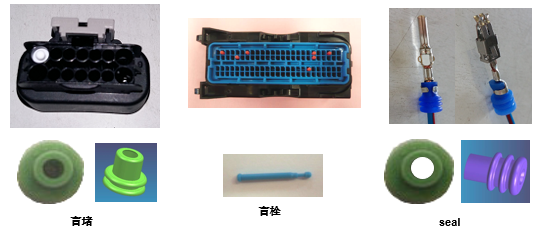

密封件的分类：盲堵、盲栓、seal。

640 (8).png

覆盖物 /保护作用类材料：橡胶护套

橡胶护套: 用橡胶制成，穿在导线上，是连接干区和湿区之间过渡的零件，起防水密封、减震、防磨、防尘的作用。

640 (9).png

固定类材料：支架（线槽）

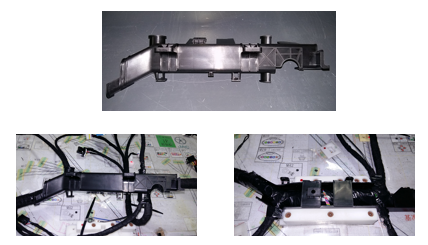

支架（线槽）：用塑料制成，固定在线束外面，起到定型和保护的作用。

640 (10).png

固定类材料：定位件（卡钉/扎带）

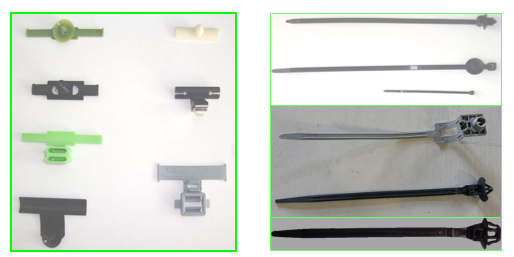

定位件：通常由塑胶制成，固定在线束外面，是线束在整车上固定不动的重要元件。

640 (11).png
