线束装配简单介绍

来源：线束世界•作者：•2023-09-22 12:46

汽车线束装配分2道工序：分装和组装

分装工序：主要是电气元件的组装。

1.插接；2.安装二次锁/盲堵/盲栓。

组装工序：主要是覆盖物和固定件的组装。

1.覆盖物的组装：胶带的缠绕；各种管的安装（波纹管/PVC管/纤维管）；护套的安装；2. 定位件/支架的安装。

分装：插接

电气元件的对配：实现电路的连接和电流畅通。

插接：将带有端子的导线插入插接器的孔位中，以实现电路的连接和电流畅通。

640 (1).png

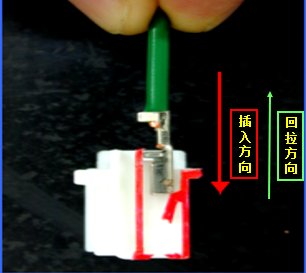

插接方法：插接三步曲

正确的插接方法：

1.推；2.听（端子插接到位时，会听到“嗒”的一声回响)；3.回拉。* 注意图中手指轻握的捏线手法与垂直的插入角度。

640 (2).png

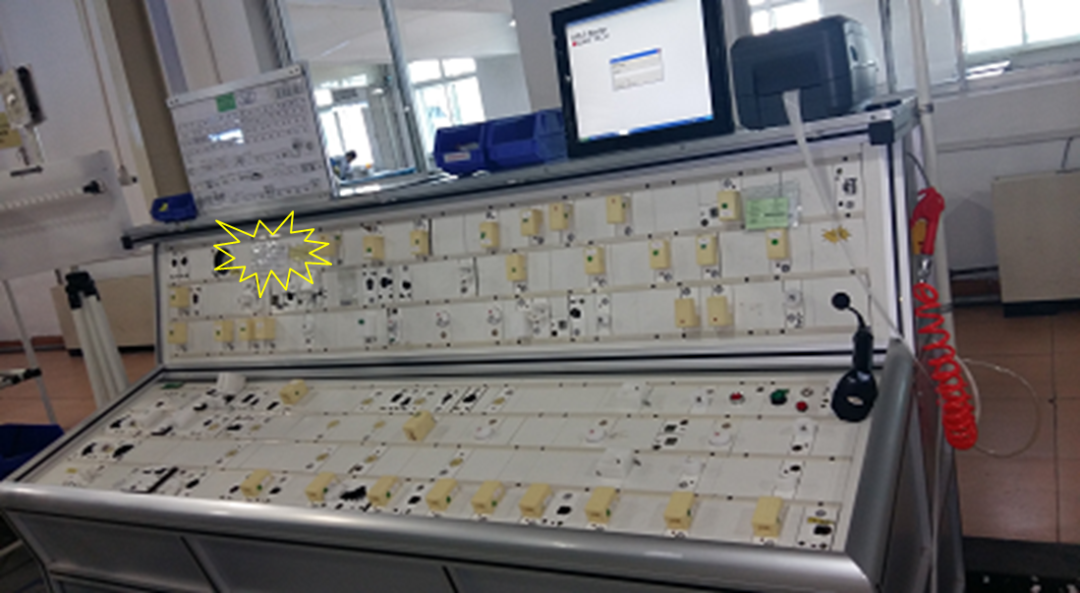

插接电测台：

电测台必须经质量放行后才能使用，电测台上必须有质量放行标签。电测台可以检测电路是否正确，但不能检测端子插接是否到位。

640 (3).png

如何正确的完成插接：

1.依据工艺文件拿取正确的看板线。

2.依据工艺文件拿取正确的插接器。

3. 依据插接目视图和工艺文件将看板线插入到正确的孔位，没有遗漏。

4. 必须执行插接三步曲，确保插接到位。

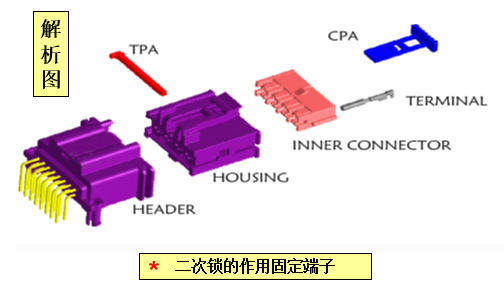

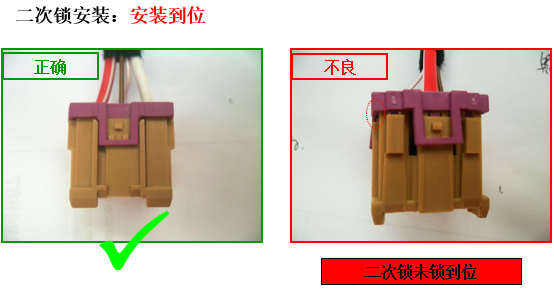

分装工序----安装二次锁/盲堵/盲栓

640 (4).png

640 (5).png

盲堵安装：依据工艺/目视图安装到正确的孔位。盲堵要低于插接器的端面，没有损坏。

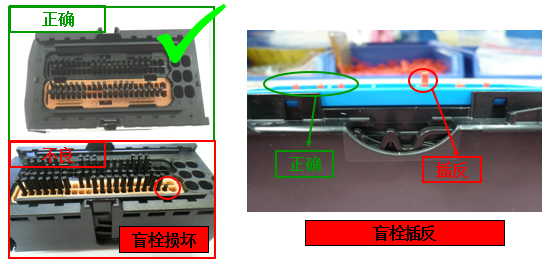

盲栓安装：依据工艺/目视图安装到正确的孔位。盲栓插接到位，方向正确，没有损坏。

640 (6).png

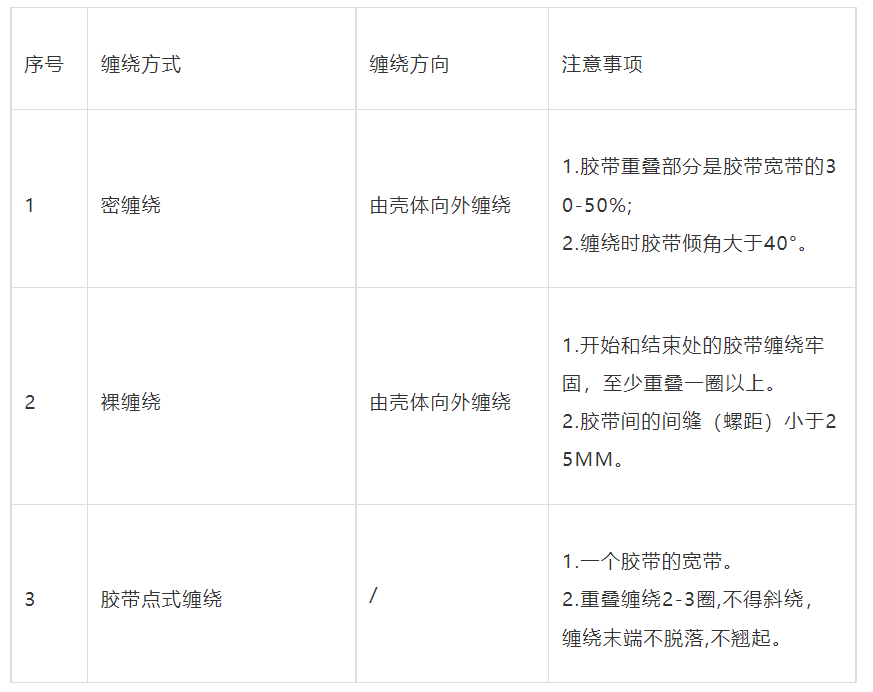

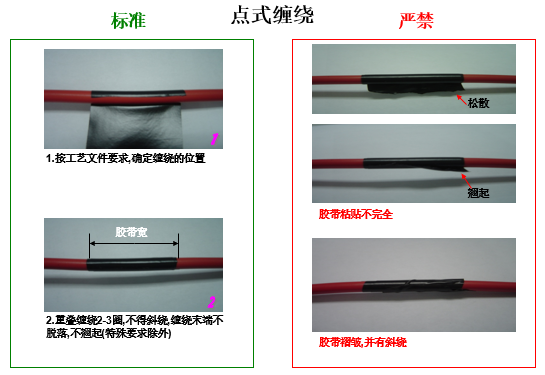

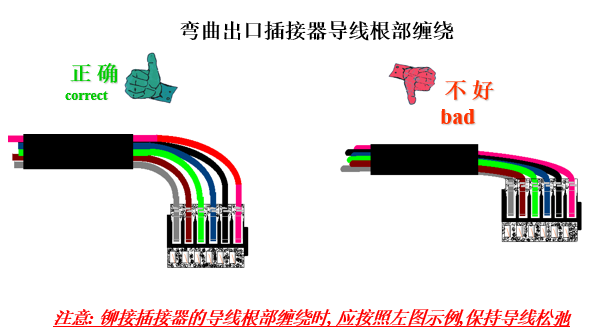

缠绕的方式：胶带缠绕禁止反胶。

640 (7).png

640 (8).png

640 (9).png

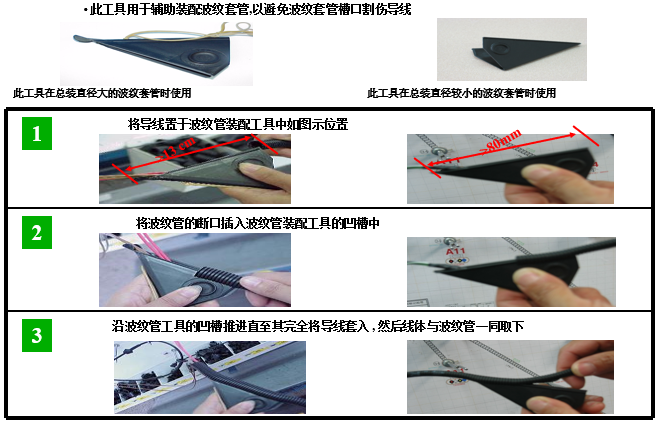

波纹管组装：

安装波纹管时必须使用上管器安装。安装波纹管时禁止划伤导线。

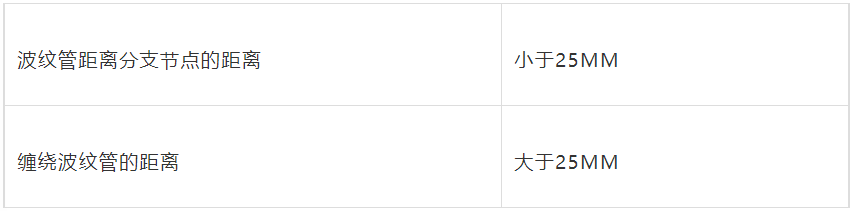

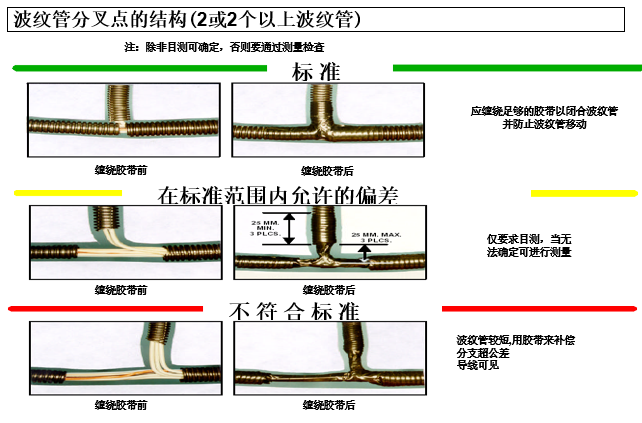

分支节点处固定波纹管:

640 (10).png

640 (11).png

640 (12).png

护套组装：

640 (13).png

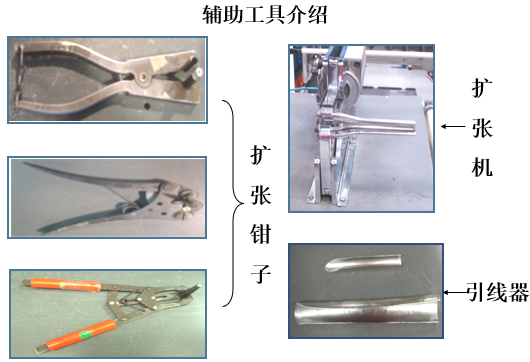

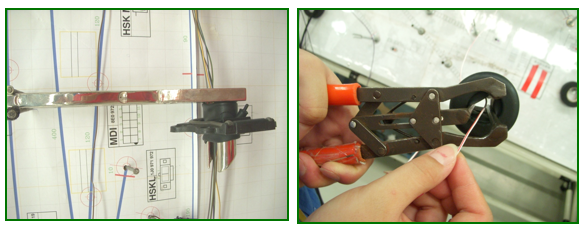

按工艺要求使用正确的扩张工具，避免错误的工具损伤端子及橡胶件，同时在端子通过过孔处要小心端子不要被刮到。同时注意护套方向正确。

640 (14).png

640 (18).png

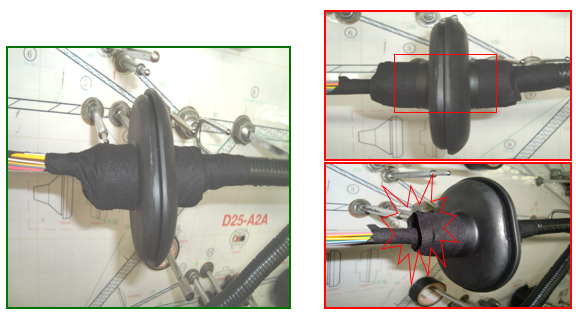

橡胶件要按工艺要求进行缠绕到根部，橡胶件要被胶带完全的包裹,避免缠绕不到位橡胶件脱落。

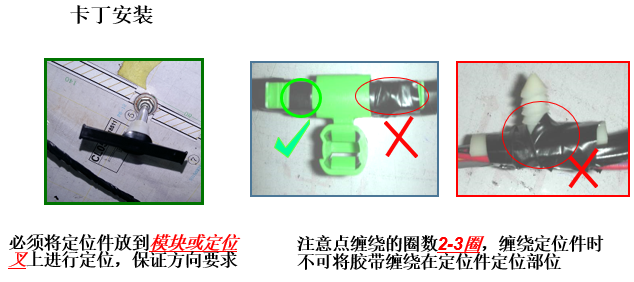

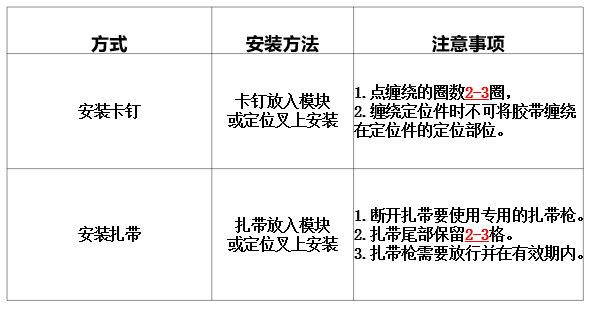

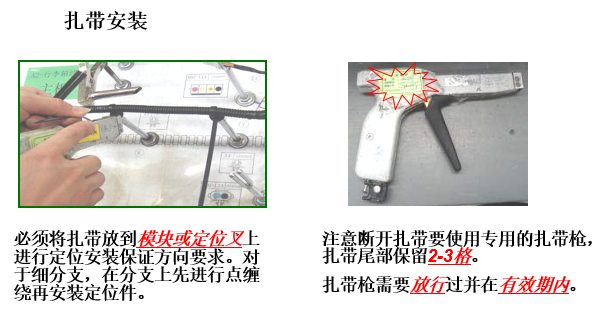

定位件组装：

640 (15).png

640 (16).png

640 (17).png
