电缆屏蔽是否能解决所有 EMC 难题?

来源:线束世界作者:2023-10-10 13:20

640 (56).png



1.背景




1.1 为什么我们需要讨论电缆屏蔽?


 传统总线系统 LIN、CAN、CAN-FD 和 FlexRay 使用非屏蔽电缆运行;


 速度等级越高,电压幅值越小,


   - 对噪音更敏感,


   - 更多串扰和噪声耦合效应;

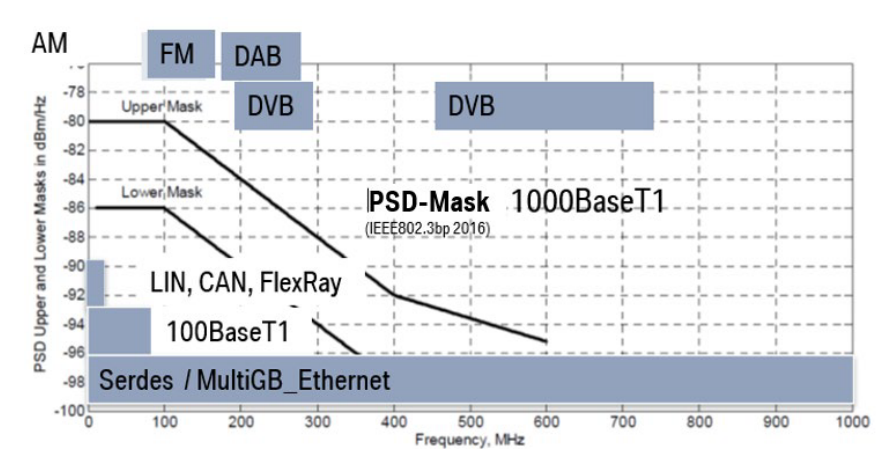

 以太网和高速 SerDes 通信具有高达 GHz 的功率谱覆盖范围,这对车载无线电系统有潜在影响。




640 (57).png




640 (58).png




1.2 使用屏蔽电缆被视为一种解决方案

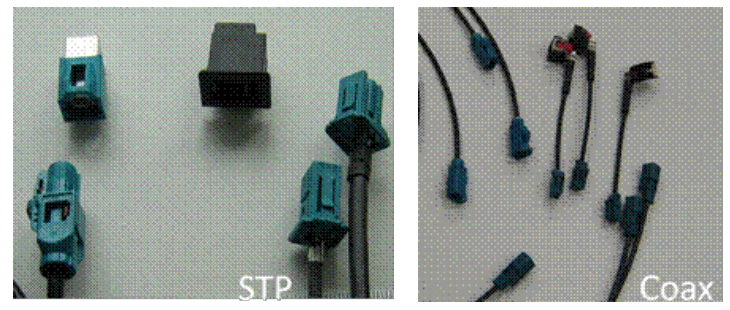

 如今,屏蔽电缆已经在汽车中用于特定应用:例如,侧重于模拟数据应用的无线电天线;


如今,屏蔽电缆也用于无线电天线附近的数据通信。A/FM:振幅/频率调制


 DAB:数字模拟广播

 DVB:数字视频广播

 PSD:功率谱

 LIN:本地互联网络

 CAN:控制器局域网

 CAN-FD:灵活的数据速率 CAN

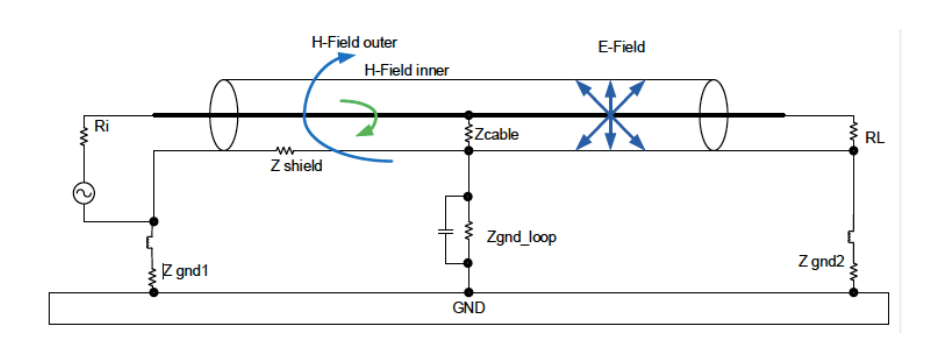

1.3 我们打算通过使用屏蔽电缆来实现什么?



 通过使用屏蔽电缆,目的是通过以下目标防止现有噪声源进入敏感子系统:


 1. 减少电场引起的电容耦合干扰;


 2. 通过低阻抗路径消除共模干扰;


 3. 用屏蔽消除感应耦合磁场辐射,

      - 对于 STP 电缆,这是通过绞合信号导体对实现的,

     - 然而,对于单芯电缆,如果屏蔽层上的电流与信号导体上的电流相等且相反,则可以消除这些辐射


 4. 获得额外的 EMC 裕度è适当的回路面积减少和适当的屏蔽终端耦合衰减(不平衡和屏蔽衰减)





640 (59).png




未直接连接使用屏蔽电缆的期望是:


 - 防止和消除耦合磁场噪声源。这与屏蔽接地回路面积以及如何实现屏蔽接地端接密切相关。因此,通过减少回路面积和适当的屏蔽端接,可以实现电缆屏蔽对磁场噪声源的有效性。



2. 新旧系统的实现




2.1 过去的数字音频广播(DAB)频率


  传统总线系统(如 LIN、CAN、CAN-FD、FlexRay)仅使用低于临界频率的频率,如调频(FM)或 DAB 频段


   − 在过去,振幅调制(AM)频带对于 EMC 挑战更为关键


  现代数字系统伴随着新的挑战:


  - 例如 DAB,它需要高质量的无线电接收;


  - 为了有效地使用 DAB,无线电天线设计师提高了相应天线的灵敏度;




640 (60).png

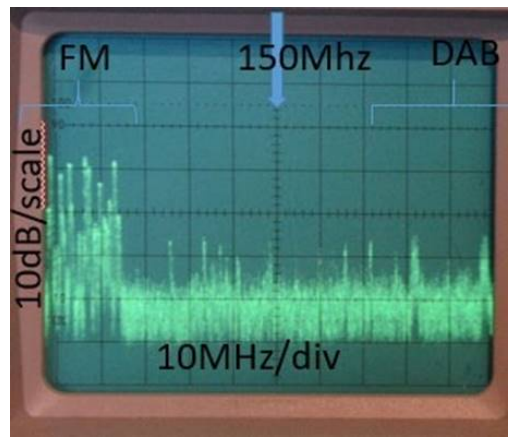

巴伐利亚州农村地区的功率谱,DAB 比 FM 电台低 15dB




2.2 过去,DAB 频率不受影响

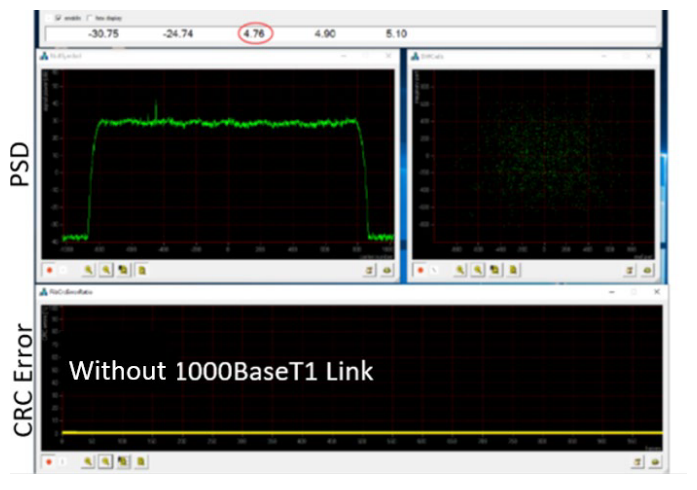

下图显示了近距离操作 DAB 测试接收器对 1000BASE-T1UTP 数据链路的影响:





640 (61).png

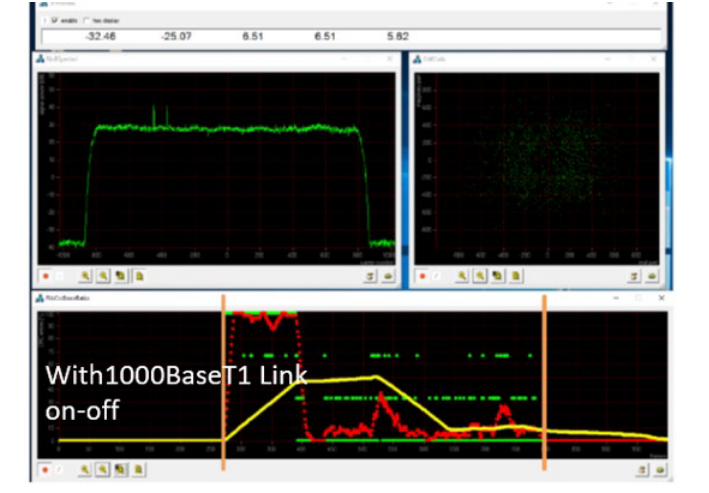

DAB 容易受到 1000BASE-T1 数据流量的干扰




640 (62).png

宝马改变了 1000BASE-T1 场景从 UTP 到 STP




2.3 多端口连接器–过去与现在

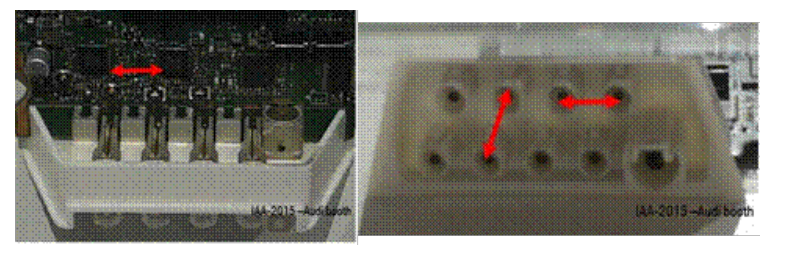

过去一代多端口连接器




640 (63).png

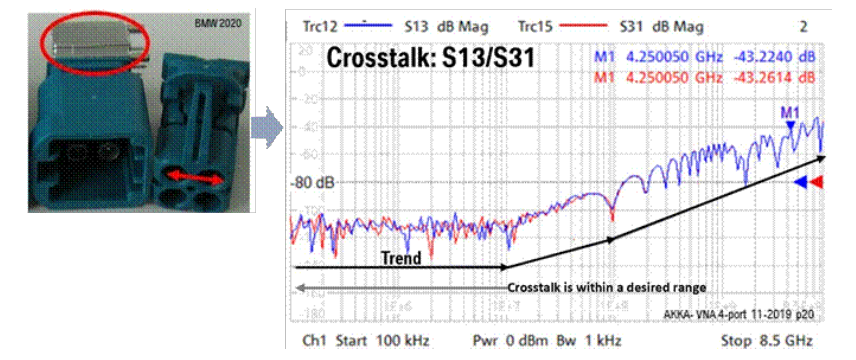

现在一代多端口连接器




640 (64).png




640 (65).png

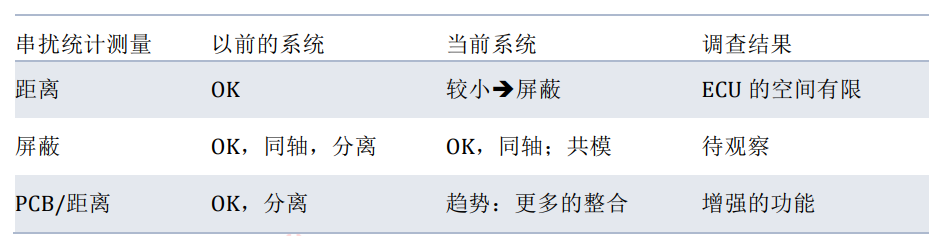

   10MHz 以下几乎没有串扰效应;


   经典总线系统从 10 到 100MHz 每十倍增加 10dB 没有问题;


   对 100BASE-T1 的影响很小,100MHz 以上每十倍增加 15dB;


   1000BASE-T1 和串行解串影响。

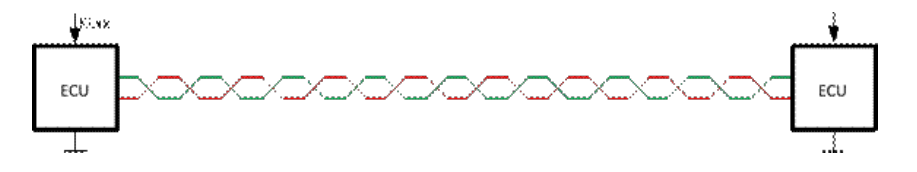

 2.4 之前:线对对称性用于 EMI 预防


大多数 EMC 问题都是通过使用双绞线和差分对电缆来解决的,


   - 为了部分满足高速信号传输要求,需要定义电缆拓扑。


640 (66).png

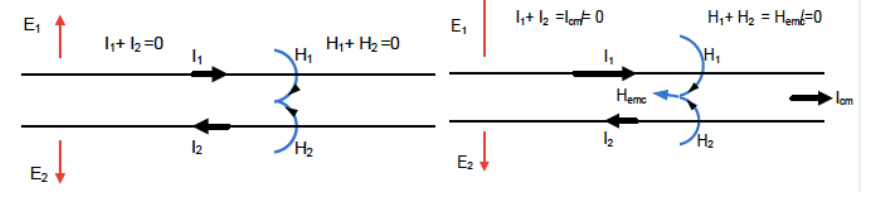

2.4.1 100BASE-T1:




由于功率谱密度(PSD)高于 AM 波段,低于 FM 波段,因此这种方法效果良好。


它还将线对对称性的影响作为 EMI 预防的主要方法




640 (67).png

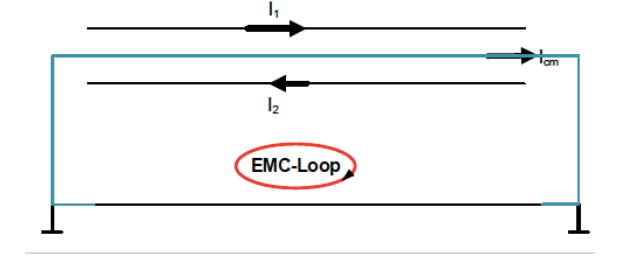

2.4.2 1000BASE-T1:




对电缆、连接器和共模扼流圈的对称方法进行了约束:串扰得到了一个新的主要限制参数。


Nyquist 频率为 375MHz


640 (68).png




3. 电缆屏蔽的挑战


3.1 预计将采用哪些电缆屏蔽-接地噪声耦合机制?

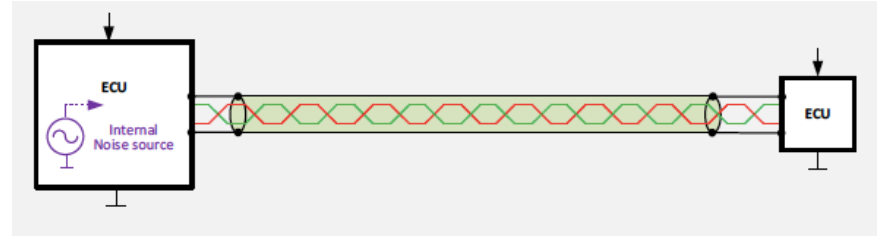

 ECU 内部产生的噪音




640 (69).png

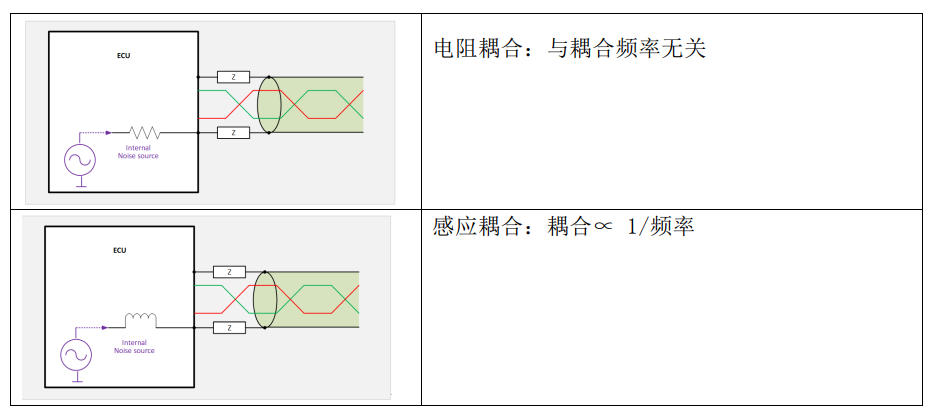

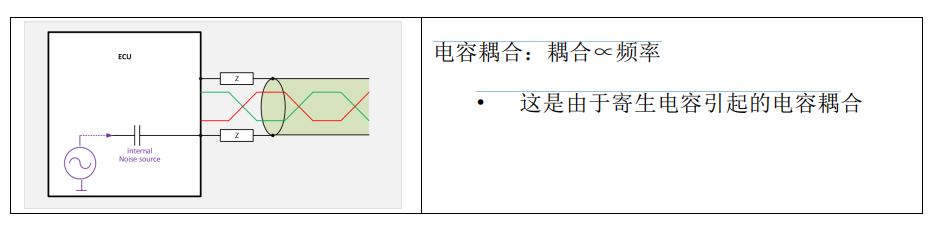

直接噪声源对地耦合




640 (83).png

640 (70).png

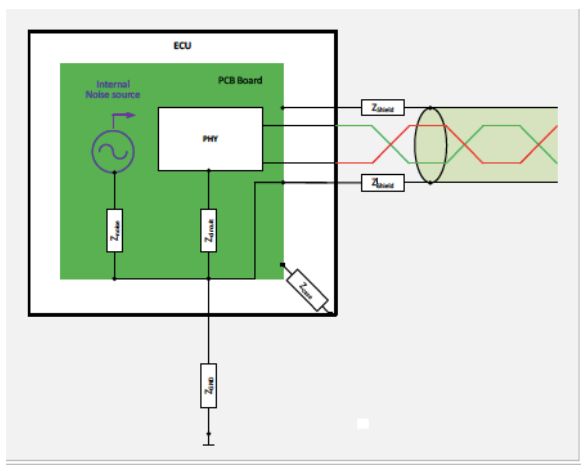

通过接地分布的噪声耦合




640 (71).png




3.2 电缆屏蔽层上的感应噪声耦合示例

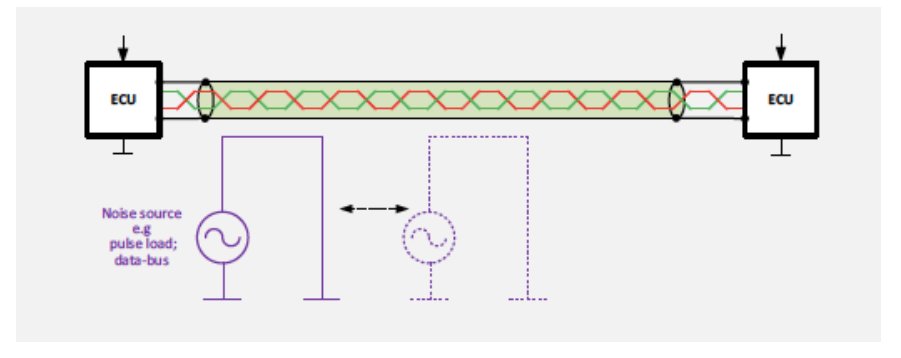

 3.2.1 沿信道噪声从源耦合到屏蔽




640 (72).png

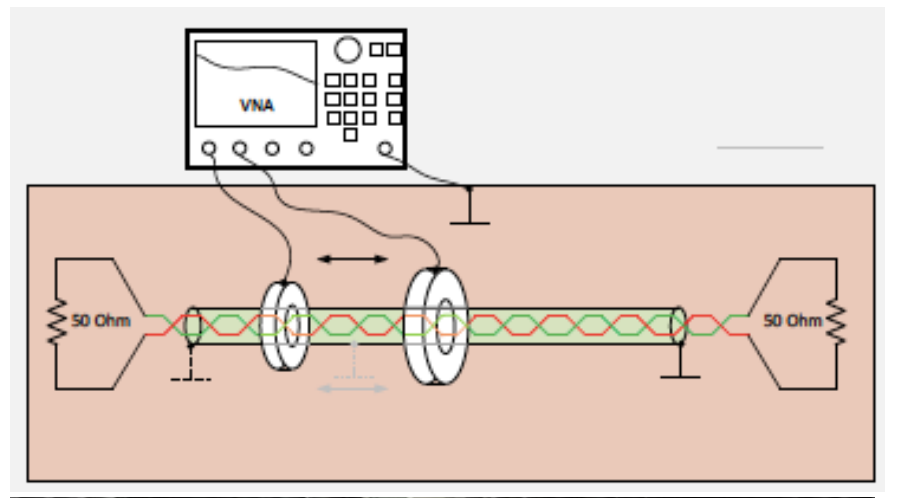

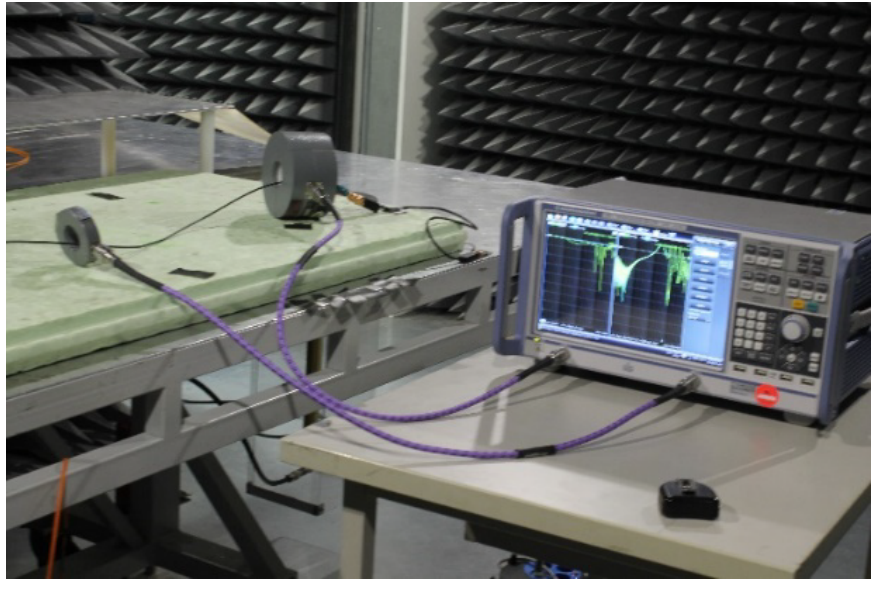

3.2.2 测试设置




640 (73).png




640 (74).png

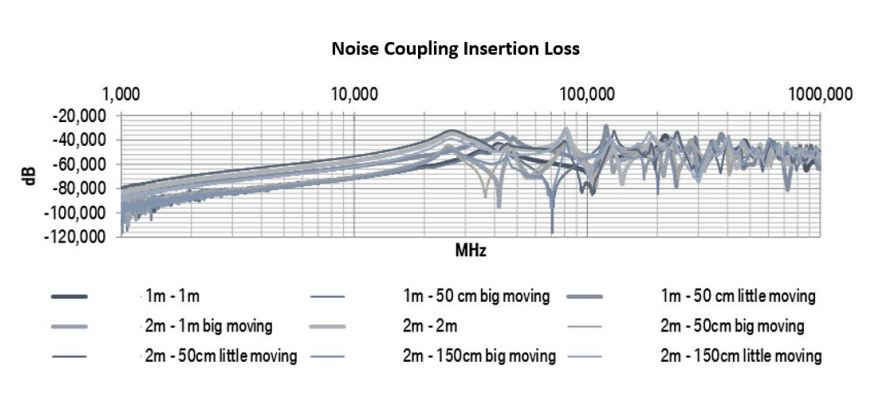

噪声耦合插入损耗





640 (75).png




至~25MHz 的范围噪声耦合增加;


然后它会保持在一定的基准水平,但会产生共振


共振随电缆长度及其接地线连接长度而变化;作为噪声源的二阶


附加的接地端子会改变共振


3.3 屏蔽电缆是否能防止接地谐振?

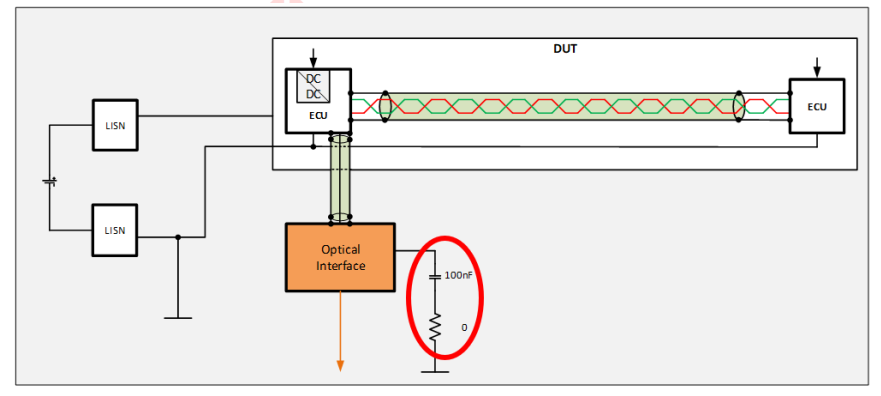

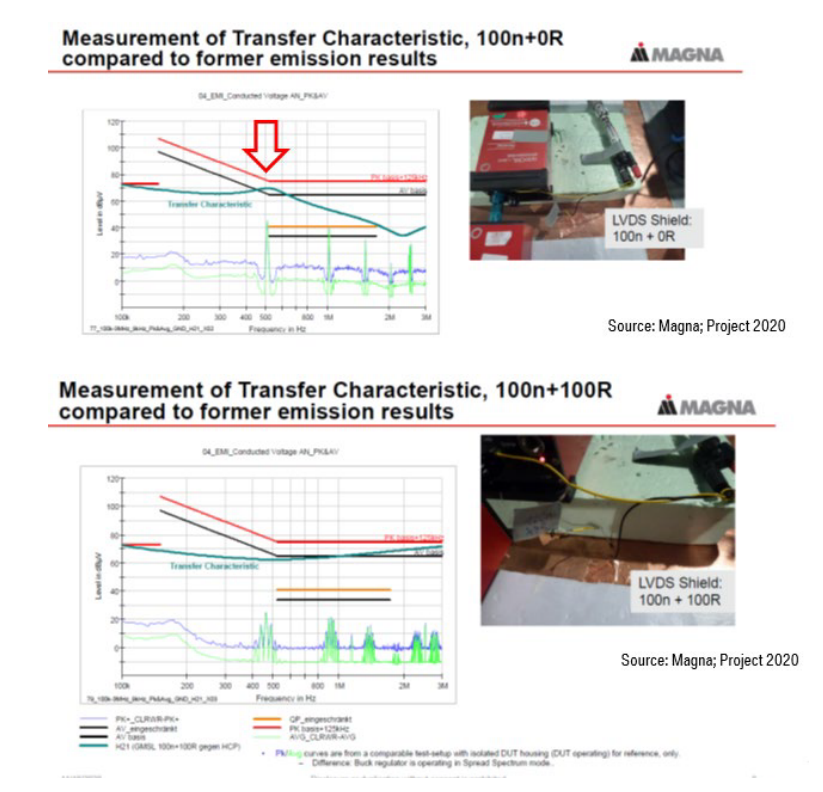

3.3.1  EMC 测试设置




640 (76).png




测试结果的初步评估——未观察到任何异常


然后,观察到光学接口 EMI 噪声高于 kHz 范围内的限值


ECU 内的 DC/DC 转换器通过添加沿光学接口接地线的电阻器内部 ECU 噪声应保持较低


        预先检查接地系统的谐振/阻抗行为


        电缆屏蔽既不能防止也不能消除接地谐振




640 (77).png





4.防止屏蔽干扰的方法


4.1 确定系统地面概念定义的优先级


 为了及早防止电缆屏蔽干扰,必须在初始系统设计阶段定义特定的系统接地配置

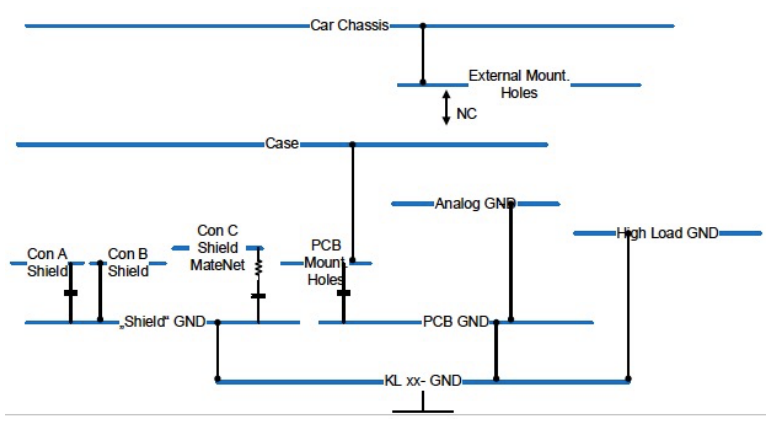

 4.1.1 通用完整系统地面方案


−  根据信号类型、频率和电压水平定义接地。




640 (79).png

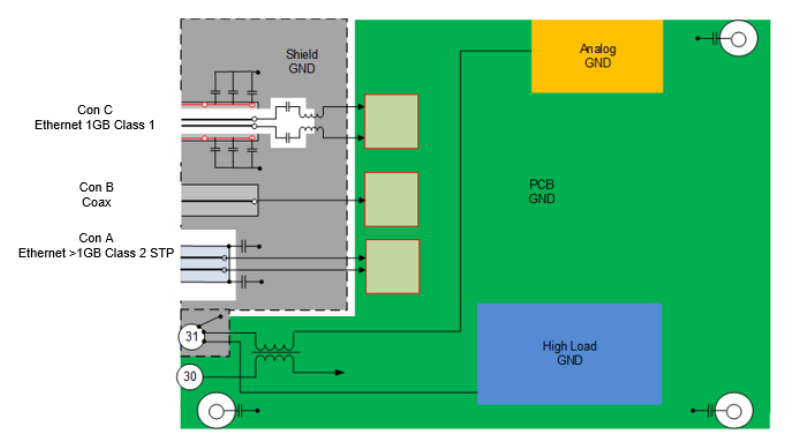

4.1.2 在子系统内定义接地方案




640 (80).png






4.1.3 系统与子系统地面实施之间必须存在相关性


4.2 电缆屏蔽终端和接地回路的关键注意事项


交流耦合电容器应该用在屏蔽的第二端


  - 这有助于在高频时保持屏蔽连接,并减少屏蔽接地回路面积,以达到在低频时所需的断开接地回路“传输回路”范围有助于最小化磁场


  - ECU-ECU 和回路内的显示强度以及感应噪声电流连接需要进行自适应


屏蔽接地低阻抗路径这对最大限度地提高效率至关重要





640 (81).png

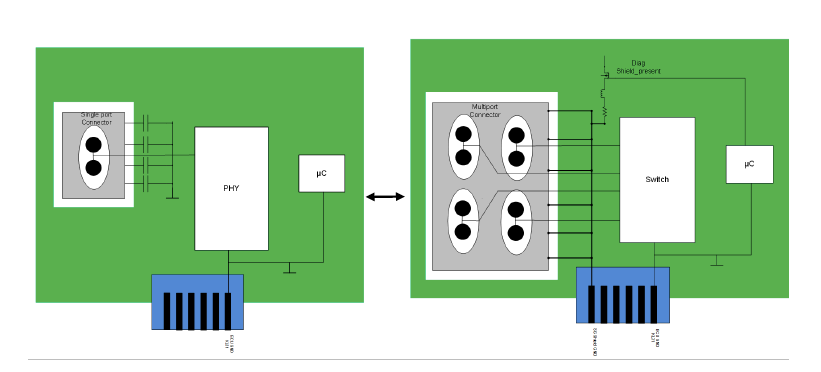

单端口连接器端接(例如在串行器处) 多端口连接器终端(例如反序列化器)


现场接地环路动作接收或传输单极天线——传导和辐射微耦合

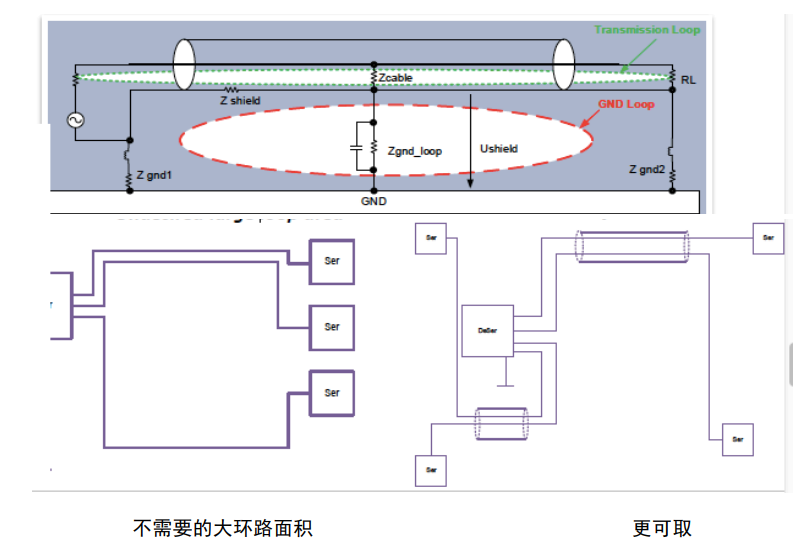

将屏蔽接地回路面积减少到设计的“传输回路”范围内,有助于最大限度地降低电磁感应强度,从而减少产生的噪声




640 (82).png





5.结论


能够使用屏蔽电缆对于当前和未来的高数据速率通信系统至关重要。


然而,至关重要的是,必须采用正确且计划周密的系统实施方法。首先,预先定义整个系统接地配置,并在此基础上定义相应的一般屏蔽接地方法。


途径:


1.通常,接地层并不理想,因此会导致阻抗变化;

2.电缆屏蔽对感应耦合噪声的影响最小,但能有效地消除电场噪声源;

3.在初始系统设计阶段定义系统接地配置至关重要;

4.子系统内的单点屏蔽接地也有利于消除公共接地阻抗,

5.多点系统接地方案往往在高频下运行得更好;

6.电缆屏蔽效能受其端接方式的影响,

7.低阻抗屏蔽接地路径对于实现最大屏蔽效益至关重要;

8.电缆屏蔽实施还应针对根本噪声源。
