电线电缆同心层绞(正规绞)和束绞的区别

来源：线束世界•作者：线束世界-Jimmy•2022-11-10 10:01

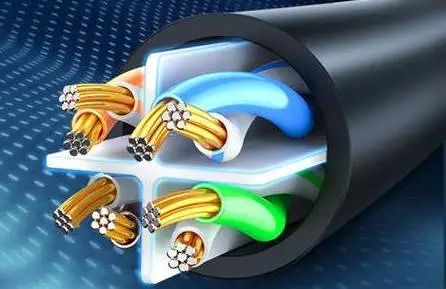

所谓绞合，就是将若干根相同直径或不同直径的单线，按一定的方向和一定的规则绞合在一起，成为一个整体的绞合线芯。绞合的导线直接作为电线使用时，称为裸绞线，如钢芯铝绞线、铝包钢芯铝绞线等；绞合的导线如用作绝缘电线电缆的导体时，称为绞合线芯，属于绝缘电线电缆的主要组成部分。


绞线分正规绞合和非正规绞合两种

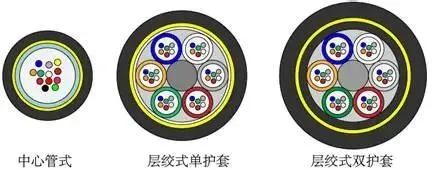

正规绞合可分为正规同心式单线绞合和正规同心式股线绞合正规同心式单线绞合：

⑴ 普通绞线：用同一直径的单线，按同心圆的方式，一层一层地有规则地绞合，每一层的绞向都相反。

⑵ 组合绞线：它是由相同直径、不同材料或不同直径、不同材料的单线绞制而成。（代表产品如架空导线）

⑶ 正规同心式股线绞合：是由多股普通绞线或束线进行同心式绞合的绞线。

⑷ 非正规绞合（束线）：由多根单线以同一绞向不按绞合规律一起绞合而成的绞线，各单线之间的位置互相不固定，束丝的外形也很难保持圆整。

束丝和普通绞线的最大区别是

普通绞线的各单丝都有一个固定的位置，一层一层地有规则地绞合；束丝的各单丝之间没有固定的位置不按绞合规律一起绞合而成。

非正规绞合（束线）的特点

由于束线中各单线均向一个方向扭绞，在弯曲时各单线之间滑动余量很大，抗弯曲力小，所以束线的弯曲性能特别好，对于需要柔软、并用于经常移动的场合的电线电缆产品就采用束线作导电线芯。

绞合线芯的特点

⑴ 柔软性好：采用多根较小直径的单丝绞合成的线芯可提高电缆的弯曲能力，便于电线电缆的加工制造和安装敷设。

⑵ 稳定性好：多根单丝按一定方向和绞合规则绞合成的线芯，由于在绞线中每一根单丝的位置均轮流处在绞线上部的伸长区和绞线下部的压缩区，当绞线弯曲时不会发生变形。

⑶ 可靠性好：用单线做电线电缆的导体，容易受材料的不均匀性或绞制中产生的缺陷而影响导电线芯的可靠性，用多根单线绞合成的线芯这样的缺陷就得到了分散，不会集中到导体的某一个点上，导电线芯的可靠性就强的多了。

⑷ 强度高：同样截面大小的单线与多根绞合线芯相比较，绞合线芯的强度要比单线高。

术语解释：

(1)节距：单丝延轴向前进一周的距离。

(2)节径比：绞线节距长度与绞线直径的比值。

(3)节距与绞线柔软度的关系：节距越小绞线的柔软度越好，相反节距越大绞线的柔软度越差。

(4)绞入系数：在绞线的一个节距中，单丝展开的实际长度与节距长度的比值。

(5)绞线的绞向：右向（Z 向）左向（S 向）。

(6)紧压导体：常见的紧压导体有紧压圆形、扇形及紧压瓦形（五芯电缆）半圆形（两芯电缆）。


紧压目的：

(1)紧压扇形导体：减小电缆外径节省产品成本减低电缆重量。

(2)紧压圆形导体：提高绞合导体的表面质量缩小导体直径，提高导体填充系数，紧压后的导体表面光滑圆整无毛刺，导体表面电场均匀。节约材料降低成本。

导体分类

根据GB/T 3956《电缆的导体》标准，导体共分四种即第1种、第2种、第5种和第6种。第1种为实心导体，第2种为绞合导体，均适用于固定敷设电缆的导体；第5种和第6种为绞合导体，用于软电缆及软线的导体，第6种比第5种更柔软。
