浅谈汽车电线—德标电线

来源：•作者：线束世界-Jimmy•2021-03-27 15:36

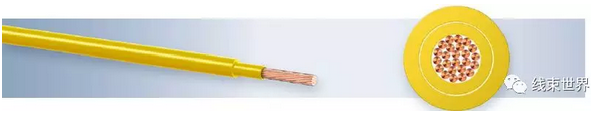

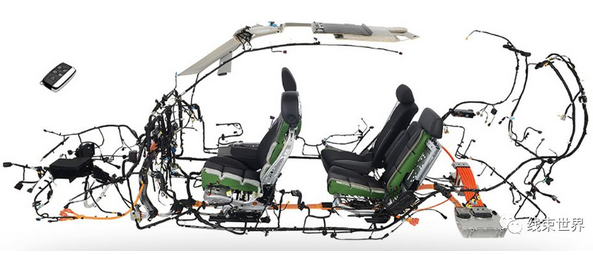

汽车线束常用的导线种类有日标（AVSS等）、国标（QVR）、德标（FLRY）、美标等几大系列。AVSS（AVS）导线的特点是薄皮绝缘，柔韧性较好；QVR的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的，具有优良的机械性能。汽车线束的选择可根据用户的需求和不同的工作环境选取适当类型的导线。在如今轻量化的趋势下，设计一般优先选择德标电线。但是很多OEM的线束已经有非常成熟的系统，还是会选择自己原来的电线，很少去换成德标。

下面，我就跟他们简单介绍一下德标电线，其他标准以后一一再跟大家介绍。希望可以帮助大家一点。德标电线标准及德标DIN-72551（可在公共号回复想要的内容与邮箱，小编可以发给你）

我就简单介绍一下德标常用的电线的型号、名称及产品表示方法：

代号说明：

电线类型

汽车低压电线 FL

汽车点火电线FZL

导体材质

铜导体不会额外的说明

铝---------AL

电阻导体---------W

其他导体材料----------M

铜合金* ---------CU "xx"

铝合金* --------- AL "xx"

铜包钢 ---------CCS

绝缘层的几何结构

超薄壁绝缘层（根据ISO 6722-1）--------- U

薄壁绝缘层（根据ISO 6722-1）--------- R

未定义的绝缘层厚壁---------不表示，及空白

超厚壁绝缘层(厚度超过ISO 6722-1规定的厚度) ---------S

绝缘层材质代码

软质聚氯乙烯PVC（塑化聚氯乙烯） --------- Y

软质聚氯乙烯PVC（耐热聚氯乙烯） --------- YW

软质聚氯乙烯PVC（耐冷聚氯乙烯） ---------YK

聚乙烯PE (Polyethylene) ---------2Y

聚酰胺PA (Polyamide) ---------4Y

聚四氟乙烯PTFE ---------5Y

聚氟乙烯丙烯FEP ---------6Y

四氟乙烯共聚物ETFE ---------7Y

聚丙烯PP ---------9Y

聚偏氟乙烯PVDF ---------10Y

热塑性聚氨酯TPE-U) ---------11Y

热塑性聚酯弹性体TPE-E ---------12Y

苯乙烯类热塑性弹性体TPE-S ---------31Y

多聚不饱和脂及酸PFA ------51Y

交联聚氯乙烯PVC-X -------X

交联聚乙烯PE-X --------2X

硅胶SIR ---------2G

乙烯-醋酸乙烯共聚物EVA ---------4G

导体横截面与结构：

对称型铜导体结构（与ISO 6722-1保持一致）-------- A

非对称铜导体结构（与ISO 6722-1保持一致）--------B

多股的铜导体结构（与ISO 6722-1保持一致）--------C

A型为正规绞合导体结构，奇数单线数日，其中一根单线排列在导体截面中央

B型导体结构为非正规绞合导体结构，比A的柔韧性较好

C型也为非正规绞合导体结构，股丝比A，B多；单股直径比A，B细；柔韧性比A，B好很多。

表面导体镀层

镀锡 -------- SN

镀镍-------- NI

镀银 --------AG

电线颜色

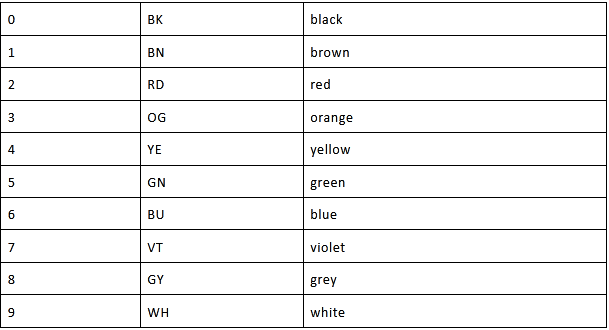

三色标志：底色和第一（副色）、第二标志色（色环）。下表为常用的颜色代码。

成品电线也可以选用色环作标志色。在电线的任意底色上可以有连续的色环标记，两个相

邻的色环距离不小于10mm，不大于20mm。色环的宽度必须在2-4mm 之间，两个半环之间允许有1mm的偏移。

产品表示方法：

下面我就举几个栗子给大家说明一下：

单芯线

FLRY 0.75

FL 汽车低压电线

R 薄壁绝缘层

Y PVC （聚氯乙烯）绝缘层

0.75 导体截面积0.75 mm²

FLYK 25.0/0.1

FL 汽车低压电线

YK 耐冷聚氯乙烯（PVC）绝缘层

25.0 导体截面积25 mm²

0.1 最大单股直径为0.1 mm

FLR5Y 0.5NI-A-BK/YE

FL 汽车低压电线

R 薄壁绝缘层

5Y 聚四氟乙烯绝缘层PTFE

0.5 导体截面积0.5 mm²

NI 单根铜导体的镀层为镍

A 对称型铜导体结构

BK/YE 主色为黑色，副色为黄色

多芯线

FLRY 2x1.5SN-B

FL 汽车低压电线

R 薄壁绝缘层

Y PVC（聚氯乙烯）绝缘层

2x 两芯

1.5 导体截面积为1.5 mm²

SN 镀锡铜

B 非对称型铜导体结构

FLCUAG01RY 0.13-A

FL 汽车低压电线

CuAg01 铜合金，其中银占0.1 %

R 薄壁绝缘层

Y PVC （聚氯乙烯）绝缘层

0.13 导体截面积为0.13 mm²

A 对称型铜导体结构

对于德标电线，德标一般规定下面的性能要求。有的内容可以是可以目视检测与手上的测量工具可以检测出来的，有的内容必须由指定的测试机构出结果才行。具体的测试内容，太多了哦，小编就不跟大家一一介绍，可以看DIN-72551。
