什么是环回电缆?

来源:线束世界作者:线束世界2024-06-12 14:48

认识连接器——环回电缆


环回电缆是一种诊断工具,用于测试网络系统中物理端口的功能。它们用于评估和解决网络接口或网络接口卡(NIC)的任何问题,而无需连接到外部设备。环回电缆模拟网络连接。将其插入端口(如串行端口、并行 USB 端口和网络端口)以执行环回测试。它可将传出的电子信号和数字数据流作为输入数据重定向回源。



电信、串行接口、虚拟网络接口和网络都采用环回技术。



环回电缆也称为环回插头或环回适配器,通常用于光纤测试应用或网络恢复。环回电缆有多种不同的端口版本,包括串行端口、以太网端口和广域网连接。环回电缆上的连接器与被测接口相对应。


BizLink QSFP-DD 回环模块通过回环电信号测试 QSFP-DD 端口。该模块为 8 通道传输,支持高达 400 Gb/s 的数据传输速率。QSFP-DD 回环与现有的基于 100G 的系统向后插拔兼容,支持 200G(8 个通道 @ 25G NRZ)或 400G(8 个通道 @ 50G PAM 4)信令传输

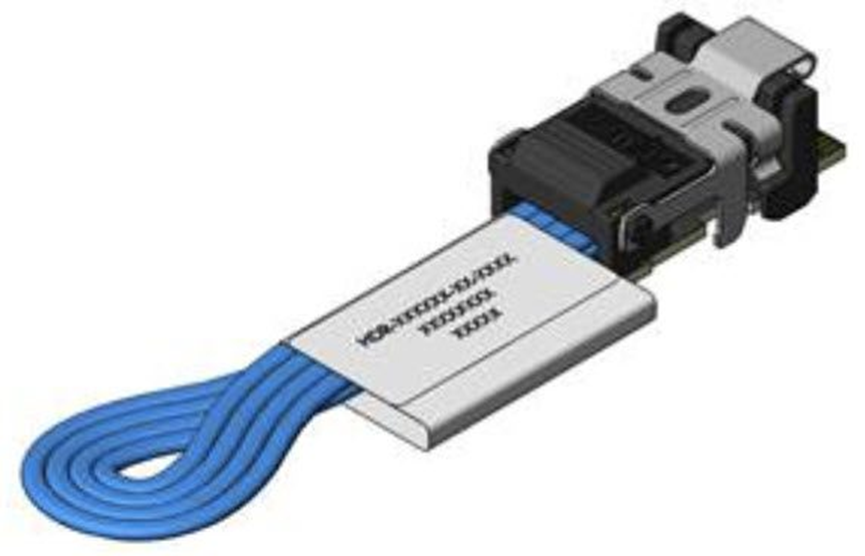

Samtec 用于测试 Firefly 连接器系统的 FireflyTM 回环电缆组件可在 28 GB/s 及更高的数据传输速率下运行,并使用 34 AWG、100 Ω 超低偏斜 twinax 电缆来支持高速差分线对路径。出站 TX 信号被路由回相应的 RX 引脚

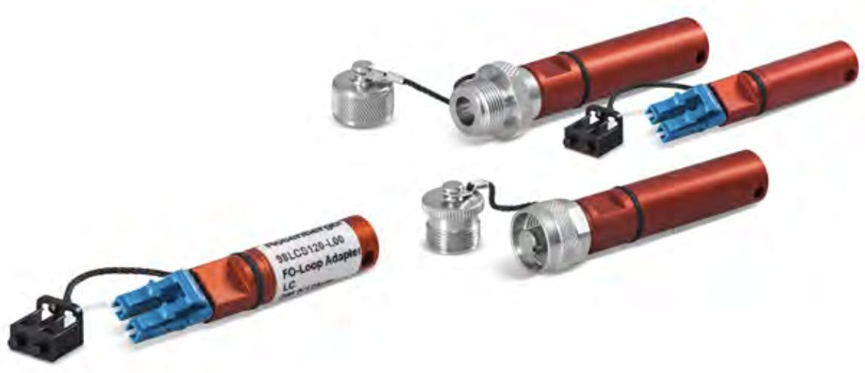

Rosenberger 的光纤环回适配器采用坚固的外壳,配备闩锁,可在恶劣环境中使用,并经过测试,可在极端温度范围内工作。除了测试光纤网络设备的传输能力和接收灵敏度外,它们还可用于电路板和其他设备的老化阶段



设计说明


连接器类型:连接器两端相同,如以太网用 RJ45 或串行连接用 DB9。根据测试内容选择连接器类型。

性别:分为男性或女性。

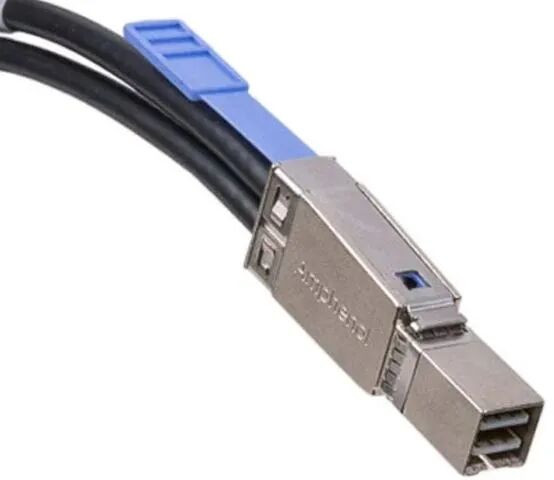

Amphenol Communications Systems Mini SAS 环回


市场和应用


数据通信、电信


电信、串行接口、虚拟网络接口、光纤网络

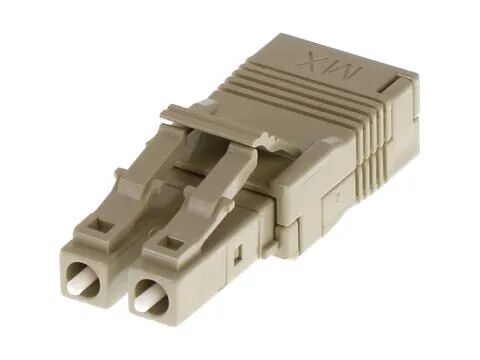

Molex LC 环回、多模、50/125μm 光纤电缆组件
