电线在汽车线束生产中极其重要的组成部分，线束生产厂家普遍重视具备线缆生产经验和线缆成本控制力。这也是全球大型线束厂多是以电线电缆起家的原因，如：矢崎、住友、莱尼、古河、藤仓、科络普、京信等。

汽车线束常用的导线种类有日标（AVSS等）、国标（QVR）、德标（FLRY）、美标等几大系列。AVSS（AVS）导线的特点是薄皮绝缘，柔韧性较好；QVR的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的。可根据用户的需求和不同的工作环境选取适当类型的导线。之前已经简单介绍过日标，国标，德标电线，本次小编就着重介绍一下美国佬电线。

美标汽车电线产品标准

SAE（美国汽车工程师学会）

美国汽车工程师学会（SAE）成立于1905年，是美国及世界汽车工业（包括航空和海洋）有重要影响的学术团体，也是世界上汽车、海洋和航空/航天运输机械技术信息的资源之一。SAE所制订的标准具有权威性，广泛地为汽车行业及其他行业所采用，并有相当部分被采用为美国国家标准。可以说，SAE在汽车领域拥有世界上最庞大、最完善的标准体系，目前总数已达到1743项，其中与汽车直接相关的标准可以按如下类别进行分类：

SAEJ1128 低压初级电缆

SAE J1127 电池电缆

SAE J 1128 低压初级电缆

适用于额定直流电压60V(交流25V)或以下地面车辆电气系统用低压初级电缆

命名规则：

T-薄壁（Thin Wall） G-通用(General Purpose) S-特种用途(SpecialPurpose) H-厚壁(Heavy Duty)

X-交联聚烯烃绝缘(Corss Linked Polyolefin insulated)

E-热塑性弹性体绝缘(Thermoplastic Elastomer Insulated )

R-热固性弹性体绝缘(Thermoset Elastomer(Synthetic Rubber) Insulated)

T-热塑性绝缘(Thermoplastic Insulated)

主要类型：

TWP GPTHDT STS HTS TXL GXL SXL TWE GTE THE

TWP---ThinWall, Thermoplastic Insulated

GPT---GeneralPurpose, Thermoplastic Insulated

HDT---HeavyDuty, Thermoplastic Insulated

STS---StandardDuty, Thermoset Elastomer(Synthetic Rubber) Insulated

HTS---Heavy Duty, Thermoset Elastomer(Synthetic Rubber) Insulated

TXL---Thin Wall, Corss(X) Linked Polyolefin insulated

GXL---General Purpose, Corss(X) Linked Polyolefin insulated

SXL--- SpecialPurpose, Corss(X) Linked Polyolefin insulated

TWE---ThinWall, Thermoplastic Elastomer Insulated

GTE---General Purpose, Thermoplastic Elastomer Insulated

THE---HeavyDuty, Thermoplastic Elastomer Insulated

SAE J 1127 电池电缆

适用于以下地面车辆电气系统电池用（启动或者接地）的电缆

命名规则：

S-Starteror Ground（启动或者接地）

T-薄壁（Thin Wall） G-通用(General Purpose)

X-交联聚烯烃绝缘(Corss Linked Polyolefin insulated)

E-热塑性弹性体绝缘(Thermoplastic Elastomer Insulated )

R-热固性弹性体绝缘(Thermoset Elastomer(Synthetic Rubber) Insulated)

T-热塑性绝缘(Thermoplastic Insulated)

主要类型：

STT、SGT、STR、SGR、STX、SGX、STE、SGE

STT---Starteror Ground, Thin Wall, Thermoplastic Insulated

SGT---Starteror Ground, General Purpose, Thermoplastic Insulated

STR---Starteror Ground, Thin Wall, Thermoset Elastomer(Synthetic Rubber) Insulated

SGR---Starter or Ground, General Purpose, Thermoset Elastomer(Synthetic Rubber)Insulated

STX---Starter or Ground, Thin Wall, Corss(X) Linked Polyolefin insulated

SGX---Starter or Ground, General Purpose, Corss(X) Linked Polyolefin insulated

STE---Starter or Ground, Thin Wall, Thermoplastic Elastomer Insulated

SGE---Starter or Ground, General Purpose, Thermoplastic Elastomer Insulated

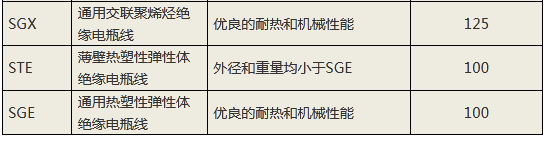

常用美标汽车电线的种类和特性

美标线号AWG到底是啥

AWG（American wire gauge）美国线规，是一种区分导线直径的标准，又被称为 Brown &Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。如下图，就是AWG线规的孔的大小。

为啥会这么复杂？？？

300年前, 轧制和挤压尚未诞生, 还是用锻造制备线坯,当年的测量工具也很粗糙, 在这情况下以拉制的次数作为线材粗细的标志。每拉一次增加一号,线坯则为0号。因为有众多作坊, 其工艺又各不相同, 于是出现了众多的线号标准。这在贸易和交流中当然是很不方便的,但又没有“秦始皇”给他们统一度量。经过300年的淘汰, 兼并和变迁, 有的国家就改为直径计量,但英国和美国, 线号表示法沿用至今。现今常使用的是美国线规(AWG),伯明翰线规(BWG)和英帝国标准线规(SWG)。

怎么办？

1，记住线号对应的导线截面积，最好将下面的对应关系打印出来，小编是保存了一份。
