什么是编织电缆？

来源：•作者：线束世界•2024-12-23 10:25

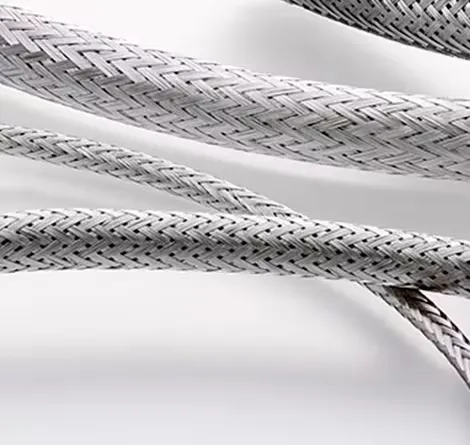

编织层为电缆和线束增加了一层（或多层）保护层。编织过程旨在具有成本效益和多功能性。它通过各种纤维和不同的编织设计配置来实现，以最好地满足应用需求。细小的金属线（通常是铜）紧密编织在一起，形成网状的管状结构。额外的绝缘层可保护电缆免受高温、过度磨损以及暴露于湿气和其他有害物质（如刺激性化学品或油）的影响。

除了电缆遇到的物理危害外，编织电缆还提供电磁干扰（EMI）保护，这是家庭、工作场所、车辆和工业环境中连接设备激增的一个持续问题。编织层可偏转 EMI 和 RFI（射频干扰），并防止电缆将 EMI/RFI 传输到其他电子设备。


Axon' Cable 的 AXOTRESS 单编织层或双层编织层设计用于在一小段装配分支上进行手动屏蔽。优化版本具有保证的传输阻抗，可用于制造具有更高 EMC 的线束。

设计说明

标准：可能符合 RoHS 标准;可能满足 VG 要求

尺寸：编织电缆可以展平以适应狭窄空间，但它们往往很笨重。


TE Connectivity 提供 Raybraid 和 INSTALITE 轻型编织高性能金属套管，有助于为电线和电缆线束系统提供出色的 EMI 屏蔽和防雷保护。新型 INSTALITE 轻质编织层（LWB）提供了一种低成本的方法，与传统编织层相比，最多可减轻 50% 的重量。

材料：材料选择受 EMI 要求和温度的影响。用于编织的纤维包括玻璃纤维、尼龙、Nomex、凯夫拉、玄武岩、铜、不锈钢、聚酯和聚丙烯。编织线通常由镀锡铜或镀银铜、纯银、纯镍、镀镍铜、镀金铜、金合金、蒙乃尔合金（一种镍基合金）或青铜制成。

物理性质：绝缘和屏蔽

环境特性：防磨损、耐化学品、防潮和耐高温。


Amphenol Pcd 提供编织电缆。用于提高整体 EMI 性能的编织材料包括不锈钢、镀锡铜和铝。尼龙和 Nomex 用于电缆护套，并根据工作温度而变化。

市场和应用

军事和航空航天（包括船舶和航天），汽车，运输，消费电子

对于承受中低频、频繁拉扯和弯曲、高冲击或振动、高温或显著温度变化的应用，或需要低电阻接地路径的短距离运行，建议使用编织电缆。
