高速电缆解决方案产品综述

来源：•作者：线束世界•2025-02-20 10:14

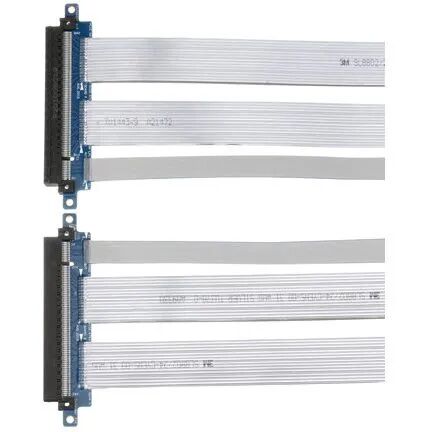

安富利提供的用于 PCIe 4.0 应用的 3M 双轴 PCIe 扩展器组件是一系列电缆组件，包括 X8 和 X16 连接器，采用 3M 低损耗双轴电缆 85 欧姆、31 AWG。这些组件是 PCIe 应用的理想选择。凭借其极小的弯曲半径和细带状结构，这些创新的电缆产品即使在最密集的服务器或机架配置中也能轻松布线。它们专为可扩展性和紧密弯曲而设计，而不会影响信号完整性性能。

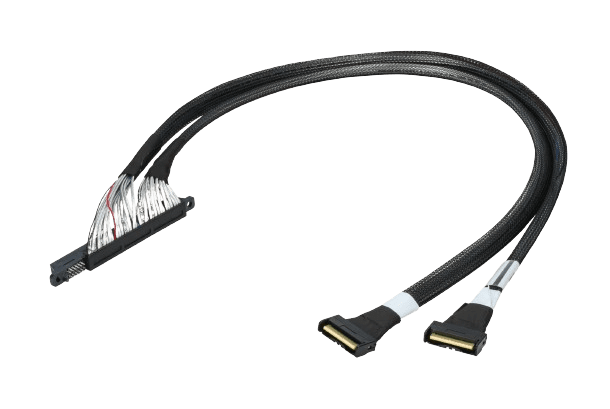

Amphenol 的 PCIe DirectAttached 电缆转接卡解决方案支持高达 32 Gb/s 的 PCIe 5.0 数据速率。直接用高速电缆替换多层主板上的高速 PCIe 走线可以减少信号损失。电缆一端的 PCIe 直连式 CEM 连接器允许在电缆的另一端灵活地进行不同的连接，以适应不同的 PCB 外形尺寸，如 MCIO、Multi-trak、SlimSAS、EDSFF、OCP NIC 3.0、Gen Z 或背板连接器。非常适合用于高速计算数据中心服务器系统、GPU 卡、转接卡和加速器卡，使用电缆替换传统的 PCIe 转接卡，无需主板 PCB 和转接卡 PCB，从而节省成本和空间。它还提供了更短的制造生产交货时间，因为转接卡 PCBA 可以与电缆焊接工艺同时进行。

Nicomatic 为雷达和通信系统提供定制解决方案。该线束与许多电缆和 PCB 兼容。它由 Nicomatic 连接器解决方案和同轴电缆组成，因为它们具有 HF 性能和适应性。该解决方案可以使用不同类型的布线（包括 RG 178、RG 316、RG 179 和 RG 174 LMR）连接 SMA、MMCX 和 MCX 等射频连接器，频率高达 6 GHz。

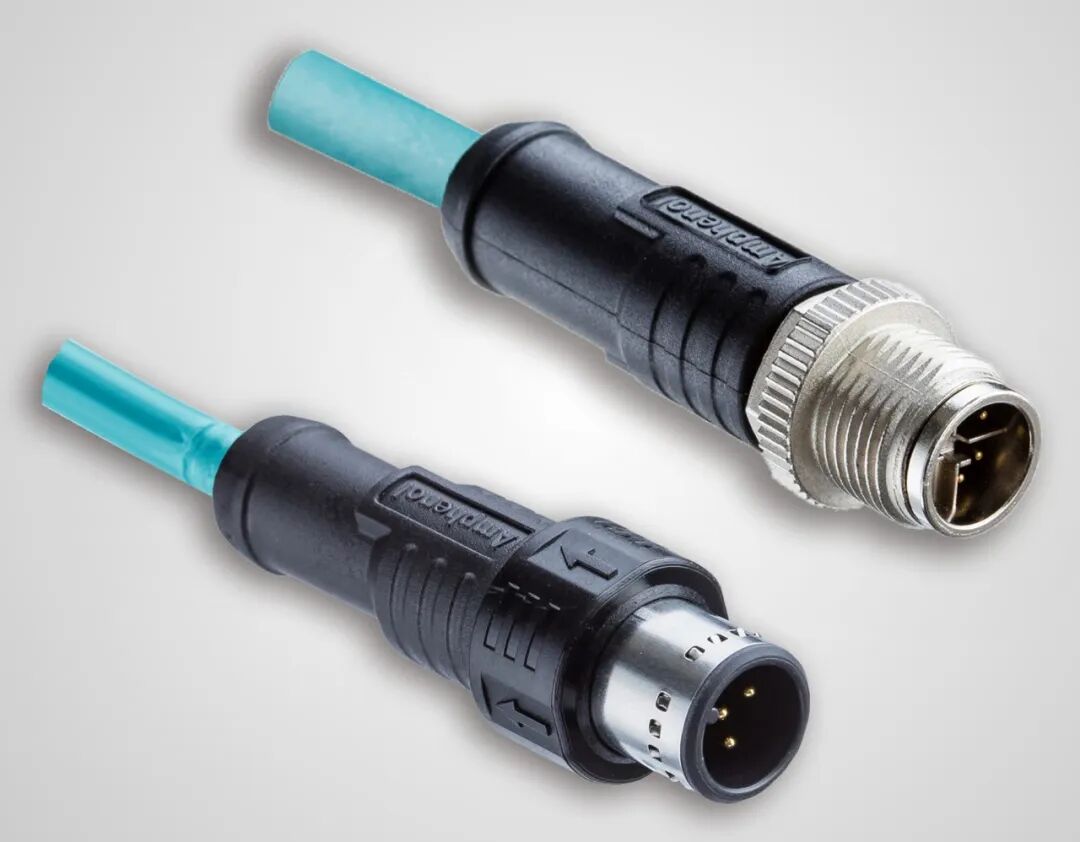

Amphenol LTW 的 M12 X-Code 连接器和电缆组件符合 Cat6A 标准和 IEC 61076-2-109 标准。它们旨在将数据传输速率提高到 10 Gb/s。紧凑的设计由四对屏蔽组成，并覆盖着编织屏蔽层。它们提供推挽式和螺纹配接选项，非常适合防止干扰和确保高速数据传输的可靠性。

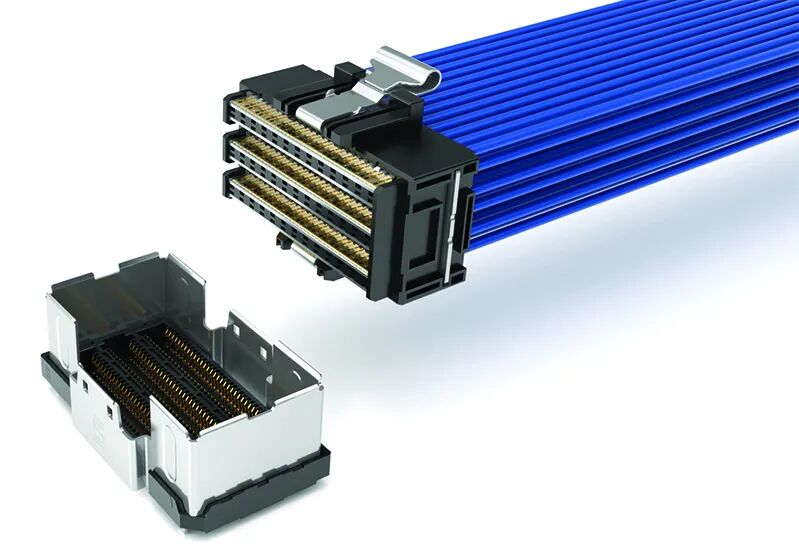

Samtec的AcceleRate® HP电缆系统提供了密度和性能的完美结合。0.635 mm 间距板连接器（APF6）使用 Samtec 广受欢迎的 AcceleRate 触点，交错行间距为 2.2 mm x 2.4 mm，为优化的差分对走线提供足够的布线通道。它是业界密度最高的 112 Gb/s PAM4 线对板系统，具有 32 至 72 个差分对，提供 4 排或 6 排设计。电缆组件（ARP6）采用 Samtec 优化的直连技术，通过 Eye Speed® 超低偏斜双芯电缆实现阻抗控制和降低损耗。它与 PCIe 6.0/CXL 3.1 和 100 GbE 的数据速率兼容。电缆解决方案可配备坚固的挤压式闩锁，可实现快速断开，或用于最大密度系统的锁定片（此选项需要拆卸工具）。

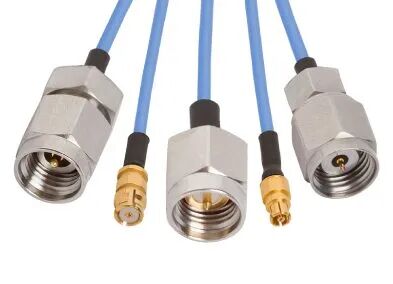

Amphenol SV Microwave 在灵活的 Ø.047 和 Ø.085 电缆类型上提供采用 SMA、2.92mm、2.4mm、1.85mm、SMP 和 SMPM 连接器的全系列固定长度高频电缆组件。这些高速射频电缆组件具有低爬锡能力，并且高度柔韧性允许在电缆套圈后面进行紧密弯曲。

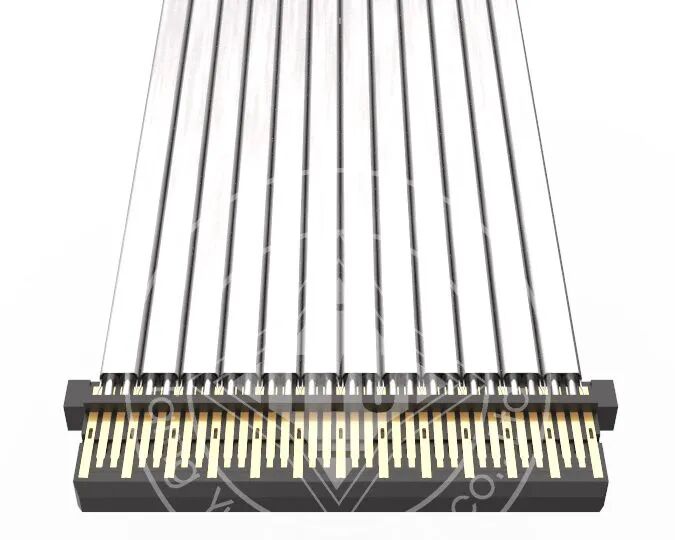

TYU 的新型高速电缆连接器解决方案遵循数据中心、服务器和存储单元的 PCIe 5.0 和未来 PCIe 6.0 规范要求。在这种设计中，电线直接焊接到信号触点上，无需在电缆连接器中使用桨卡。桨卡成本高昂，并且在制造过程中通常难以组装。直接线对触点焊接方法提高了制造效率和稳定性。这种新工艺还允许为生产的每个电缆连接器提供更一致的信号完整性结果。该解决方案与 OCP 标准 SFF-TA-1016 兼容，使用户能够灵活地选择板连接器。

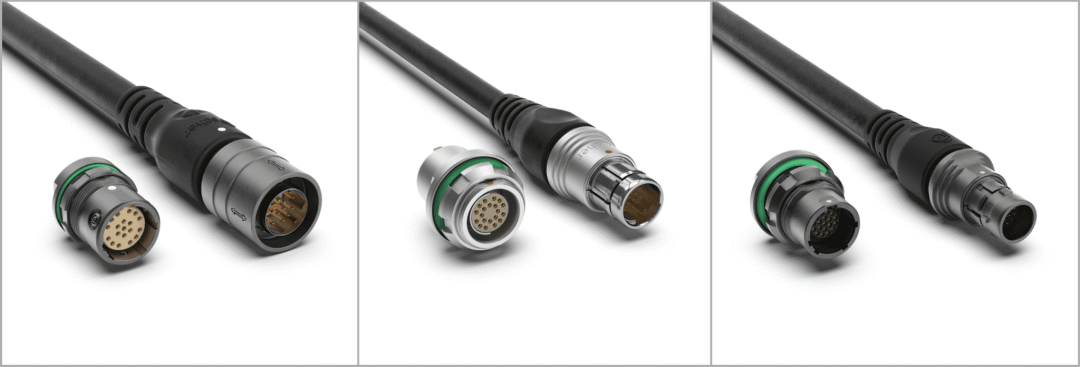

Fischer Connectors的新型USB 3.2 Gen 2互连解决方案满足了各种医疗、防务和安全、仪器仪表、工业和物联网应用对USB 3.0+协议日益增长的需求。用途包括无人机或骨科手术的相机以及放射性污染区域的内窥镜设备、装配线和户外检查系统。新的高速连接器和电缆解决方案可实现 10 Gb/s 数据传输，并具有出色的信号完整性。高密度、IP68 密封的 Fischer MiniMax 解决方案将于 2023 年发布，非常适合 SWaP（尺寸、重量和功率）至关重要的应用。它们配有 9 个 Ø 12.9 mm（插头直径）的引脚，提供高达 8 A 的额外电源触点，尺寸是一些速度相似但无电源的竞争对手连接器的一半。到 2024 年，设计工程师将有更多选择，这要归功于多功能 Fischer Core 系列（9 个引脚，Ø 13 mm）和超坚固的 Fischer UltiMate 系列（9 个引脚，Ø 18.5 mm）中开发的全新超快速解决方案，两者均具有 IP68/IP69 密封（UltiMate 的气密性）和 10,000 次插拔（MiniMax 为 5,000 次）。提供包覆成型电缆组件选项，以提高耐用性和强度、提高可靠性和简化安装。（照片，从左到右：Fischer MiniMax、Fischer Core、Fischer UltiMate）。

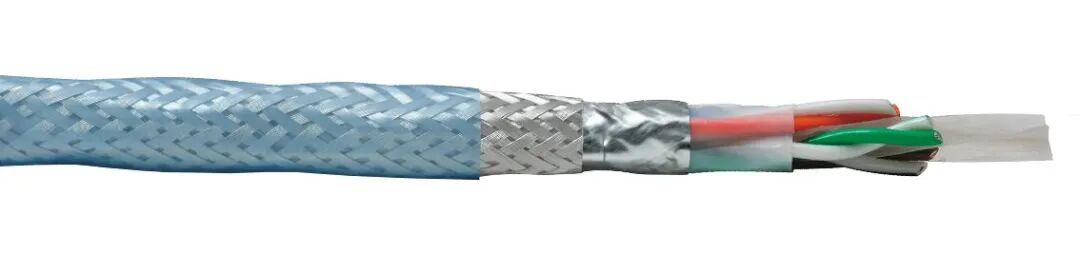

CarlisleIT 的 Gigabit-Plus 以太网电缆可在最远 100 m 的距离内提供高达 250 MHz 的卓越 1000 Base-T 性能。这些高度耐用的电缆是各种要求苛刻的应用的理想选择，并且比同类电缆更小、更轻。应用包括以太网主干网、航空电子设备、机上娱乐系统、机舱管理系统和地面车辆总线。这些电缆还符合 FAR 25.853 的可燃性要求以及波音和空客ABD0031的烟雾和毒性要求。
