谈谈导线截面积的3个使用单位---高大上

来源：•作者：•2021-05-18 13:13

1， mm²

mm² : 平方毫米(符号为mm² )，是面积的公制单位(SI Unit)，其定义是边长为1毫米的正方形的面积。是我们常见的现在最常见的线径面积使用方式，国际标准，日标，德标，国标等都已经使用mm²作为电线的面积的单位。后期美标电线（AWG）也有向mm² 发展的趋势。

mm² 很常见哈，小编就不一详细介绍了，毕竟没什么值得炫耀的。

2，AWG（American wire gauge）

AWG（American wire gauge）美国线规，是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过孔的等级越高，导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。

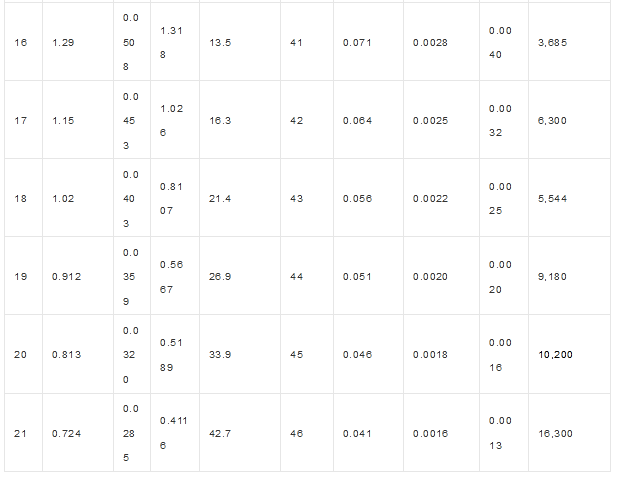

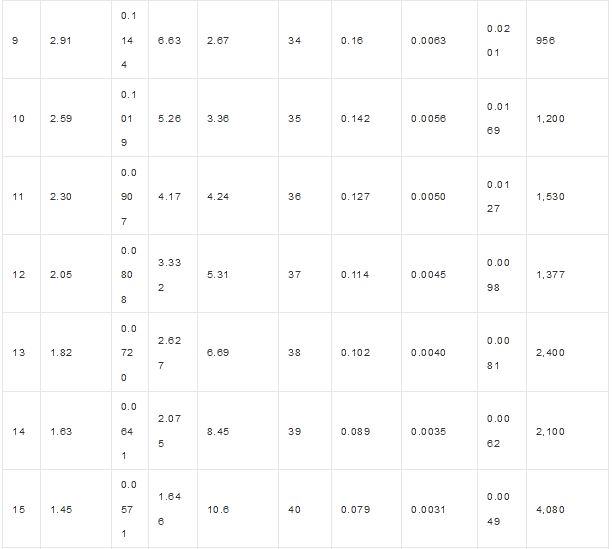

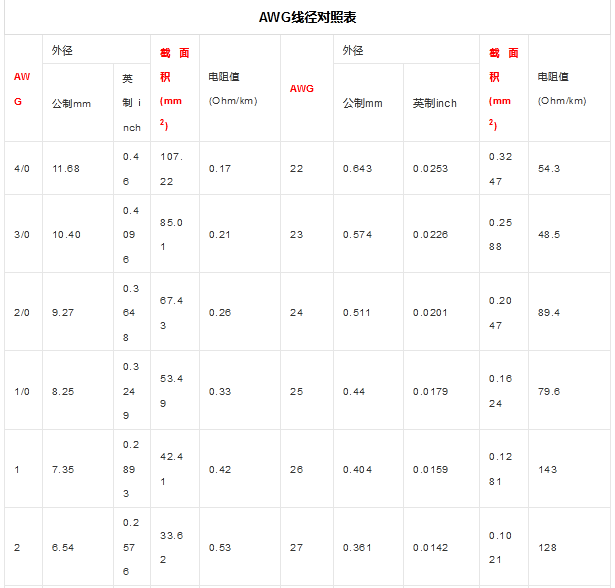

小编给了AWG与mm2的关系表，希望各位在需要的时候可以参考。

3，CMA（圆密尔）

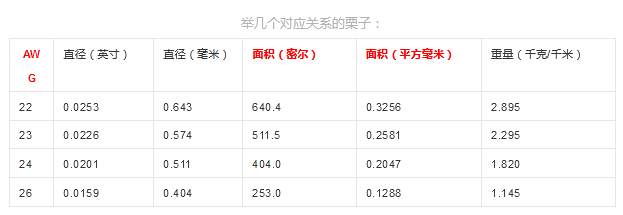

圆密尔是为方便计算圆导线面积而使用的一种面积单位。比如某种导线的直径是0.032英寸（32密尔），它的圆密尔就是：32X32=1024。圆密尔实际上就是圆导线直径（密尔）的平方。

圆密尔的应用：圆密尔不是导线的面积，不能用圆密尔数乘以导线长度来算导线的体积，圆密尔数只是在导线捆绑，变压器绕制中，1圆密尔的导线相当于1平方密尔正方体所占的面积。一个变压器窗口能绕多小匝导线，只能用窗口面积除以导线圆密尔数(N=S/圆密尔数)。圆形物体堆叠的面积，只能用圆形物体的直径的平方数乘以数量S=(d^2)*N。圆形物体堆叠时所点的面积相当于它的直径的正方体所占的面积。如果要方便的话，你完全可以创造概念圆毫米，圆分米，圆米来计算圆形物体堆叠所占的面积。

圆密尔一般用在电磁线上面，同时它与平方mm2的换算关系如下：1mm² = 1973.51CMA
