浅谈汽车电线—国标

来源:作者:2021-06-11 09:46

浅谈汽车电线—国标

小编自从从事线束行业开始,因为接触的主要是第Volvo, GM , Mazda项目,所以小编对欧美标与日标的汽车电线做了专门的了解。第一次听到国标,是因为老板问,Jimmy你知道QVR吗,设计说大多数的中国OEM用的都是这种电线。我当时听了有点吃惊,不过也感觉有点惭愧,没想到我连国家汽车电线标准都不知道。于是小编就花了点时间去研究了一下,希望能帮助到大家。

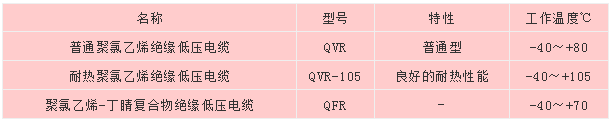

关于国标,主要以QVR与QFR两大类为主。与其他汽车电线标准相比,QVR的特点是绝缘皮厚,比较柔软,延展性好。(国产汽车加油)


国家机械行业标准:JB/T 8139-1999 公路车辆用低压电缆(电线)

QVR 型汽车电线:普通聚氯乙烯绝缘低压电缆

产品示意图:


产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。

产品性能符合JB/T 8139要求。

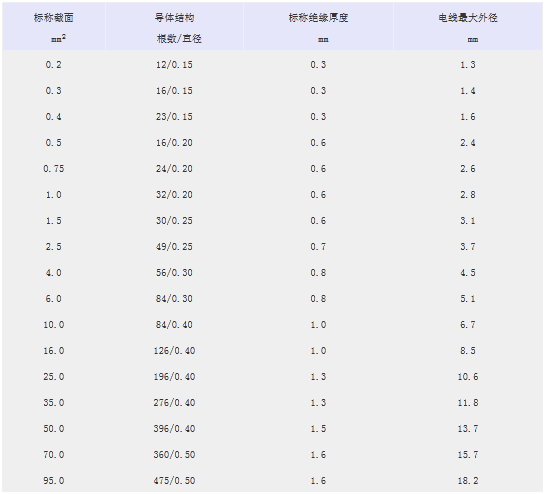

产品结构 :


QVR-105 型汽车电线:耐热聚氯乙烯绝缘低压电缆

产品示意图:


产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。

产品性能符合JB/T 8139要求。

产品结构:


QVVR 型汽车电线:聚氯乙烯绝缘聚氯乙烯护套低压电缆

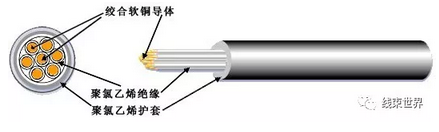

产品示意图:


产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。

产品性能符合JB/T 8139要求。

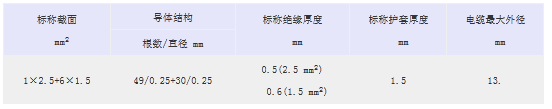

产品结构:


QFR 型汽车电线:聚氯乙烯-丁睛复合物绝缘低压电缆

产品示意图:


产品特性:导体符合JB/T 8139的要求,由符合GB 3953要求的软铜线绞合而成。

产品性能符合JB/T 8139要求。

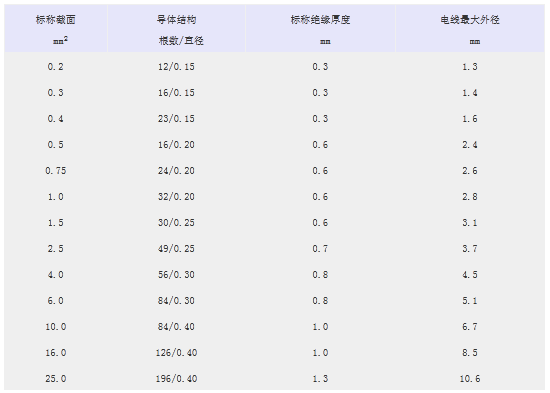

产品结构:


电线颜色

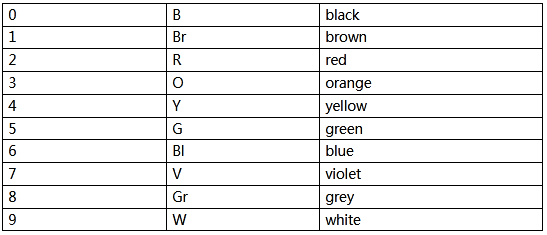

三色标志:底色和第一(副色)、第二标志色(色环)。下表为常用的颜色代码。
