BAC5158翻译—波音飞机电气线束的安装（6）

来源：线束世界•作者：线束世界-Jimmy•2022-02-23 12:26

8.11连接器装配

8.11.3.7从BACC65AM802P和S280W557-802插座上断开BACC65AL803S和S280W557-801插头的程序

把拇指和食指放在插头两边的锯齿上。将食指放在插头顶端的锁扣释放器上。

参见图30。

b按下插销释放，使插销在插销固定器下移动。

c同时，将插头从插座上拔下，直到插头脱离插座。

图31显示了插头从插座松脱时的情况。

640 (1).png

表IX -S280W557等效的BAC零件号照明连接器。

640 (2).png


8.13死接头和未连接的线缆端头

a.按照BAC5153对所有未绝缘接头进行绝缘。

b.在线束中错开死接头，以防止线束尺寸过大。

c.按如下方式排布死接头:

（1）相邻的死接头不重叠。死接头之间的最小间距为0.25英寸，如图44所示。

（2）接头数量和电线长度不允许按照8.13.c.(1)的规定安排。，如图45所示，死接头两端的最小间距为0.25英寸。

d.不要在夹卡箍下或导管内安装死接头或未接线端。

e.标识材料审查委员会批准的每个待修理或待修改死接头，并加盖MRB修理编号和检验员印章。将标识标记连接到接合线上，距离接合线1.0英寸。标识应该从包装中伸出来，以便在整个生产和运输过程中保持显眼。使用黄色电子胶带或套管作为识别标志。不要将这些标识安装在油箱内。

f.如果在高压电路(大于115伏特rms)中死接头得到了材料审查委员会的授权，则按照BAC5153的规定，仅使用防潮密封接头。

640 (3).png

8.14 电缆的修改

当由于工程图纸变更或材料审查委员会的行动而必须更换或添加电线到完整的未屏蔽线束中时，应按以下方式进行修改:

a.按照BAC5152标识电线。

b.更换和增加电线如下:

(1)按照BAC5157的要求，将增加的电线扎在线束外。如果安装了绑扎带，只需要在卡箍之间以大约1.0英尺的间隔绑扎。

(2)不需要在主线束上现有的扎带、胶带、标识等下面安装导线。但是，必须在主线束上的所有卡箍内安装。

(3)当从线束中移除导线时，只有在生产记录要求时才需要完全移除导线。如果被移除的电线没有从线束上取下，按照BAC5153在线缆两端加端盖和绝缘套管。

640 (4).png

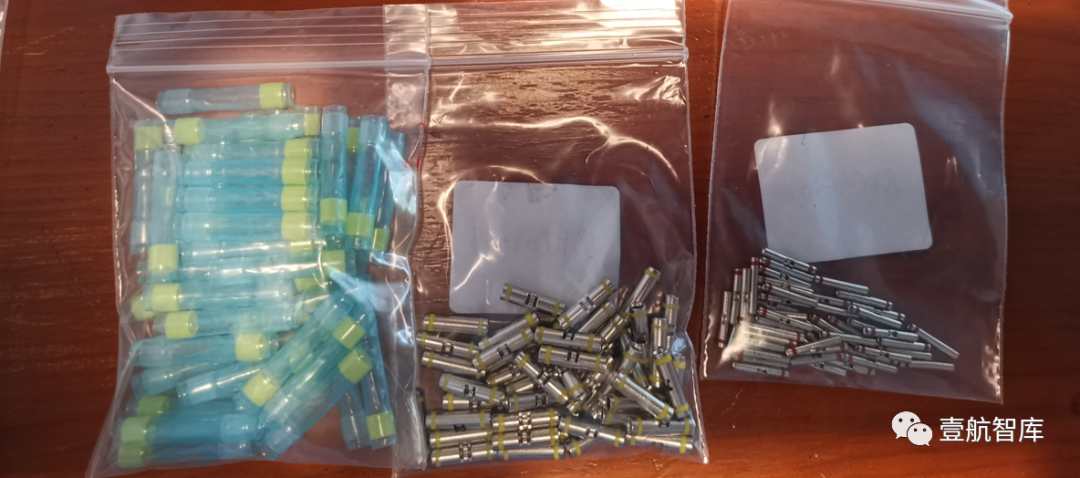

D-436型电缆拼接死接头

8.15线束的测试

除工程图纸上另有规定外，生产部门有责任进行连续性检查和短路检查。在给设备通电前，检查工程图纸上规定的所有电路是否有适当的电压、连续性和无短路或接地。

640 (5).png

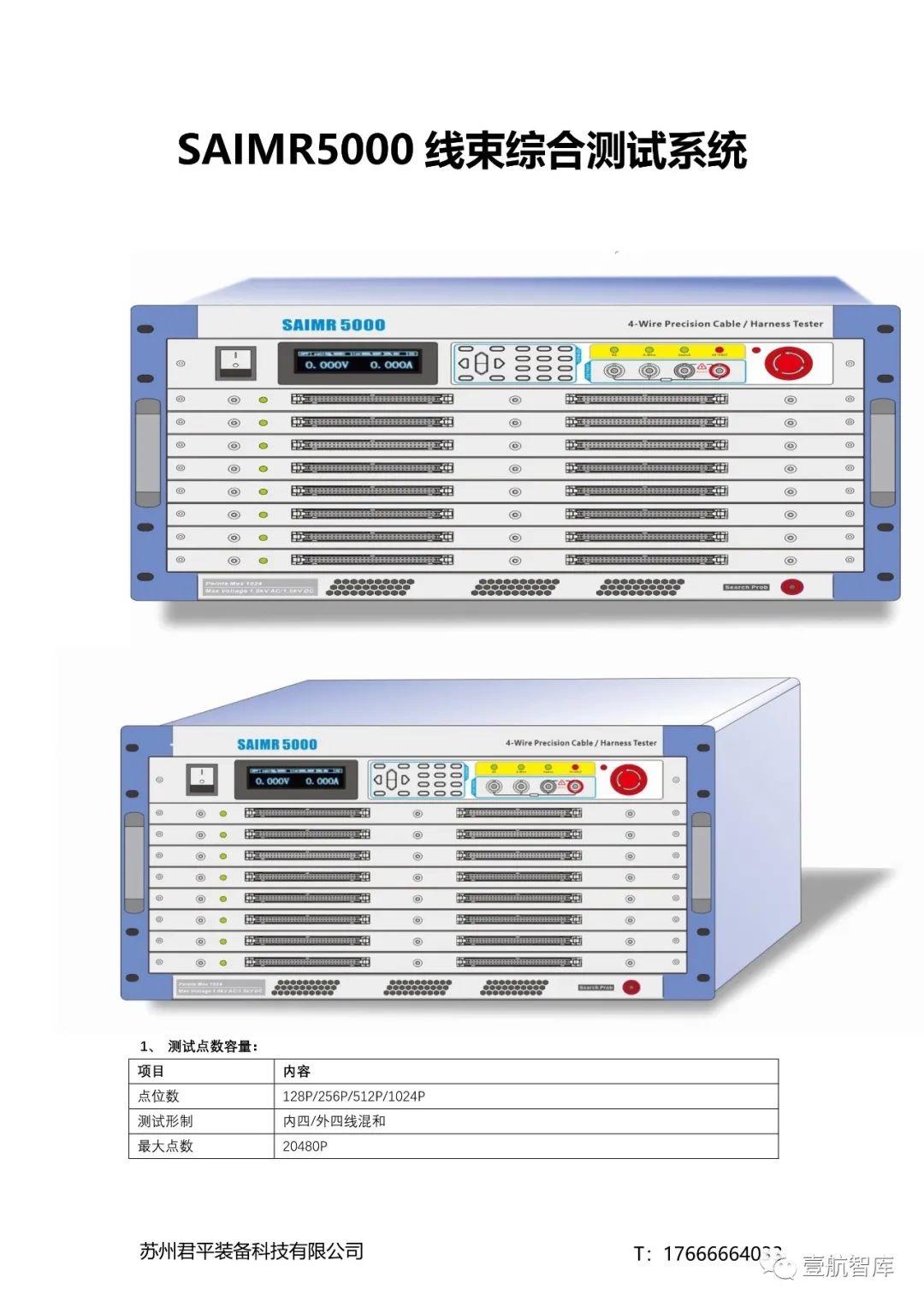

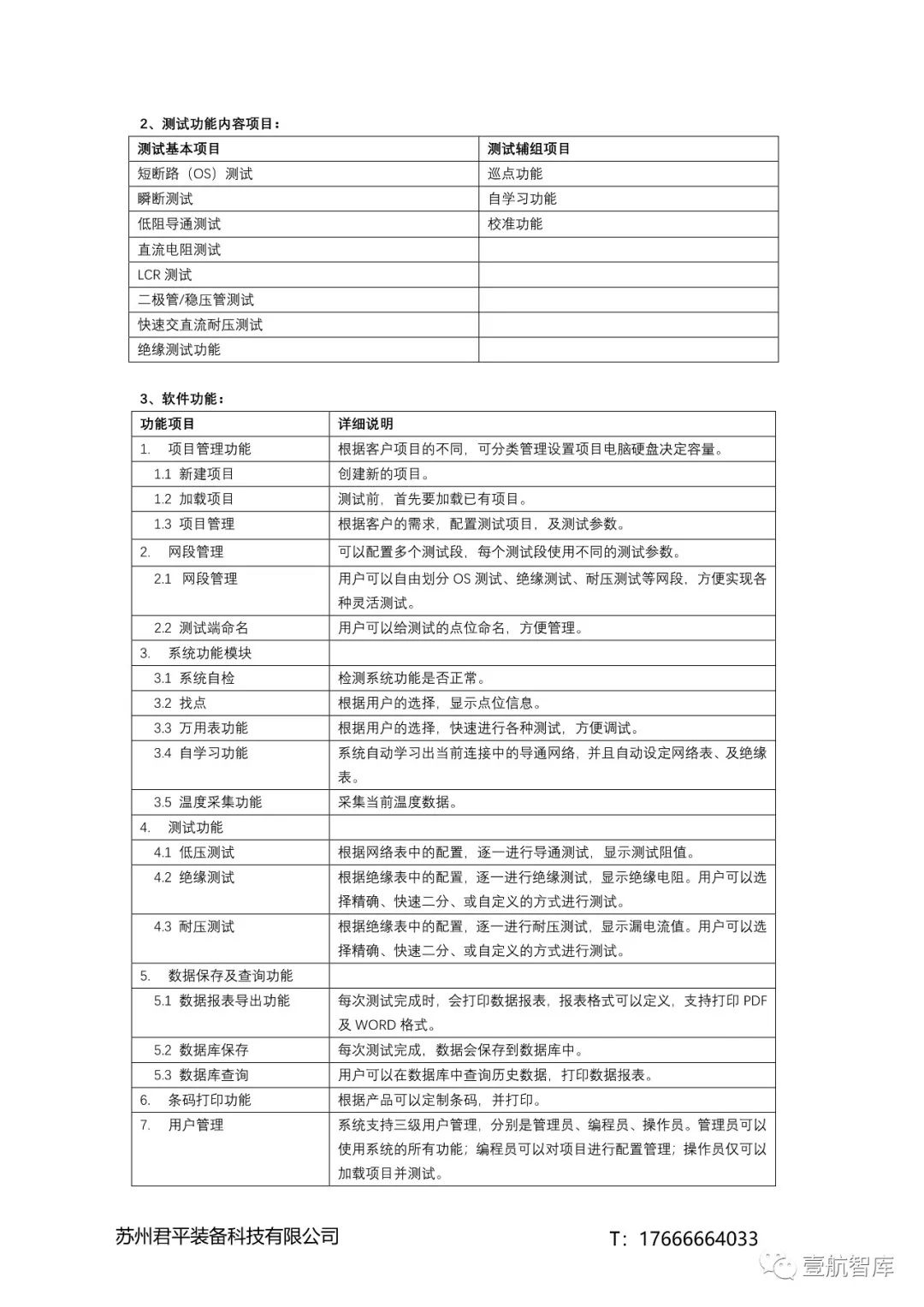

自主研发的电缆自动综合测试仪

8.16接线终端的保护

如果已安装的线缆在已交付产品中仍未连接，应按下列方式保护未连接的端部:

a.按照BAC5153绝缘未连接的电线端。

b.按照BAC5162保护已安装的未耦合连接器。

c.装好导线，使污染物不会掉落或排放到保护罩内。

8.17裸露导电部件的绝缘

在机载设备中，将所有能获得电势的金属部件电绝缘，使裸露的端子或元件引线绝缘，载流部件如下所述或在工程图中指定。

a.按照BAC5162绝缘所有裸露的连接器端子。

b.按照BAC5157的规定，隔离所有屏蔽引线。

c.按照BAC5153绝缘所有金属裸漏端。如果用热缩套管进行绝缘，使其不能系在套管上或胶带上，则可根据BAC5459的规定，在下列情况下使用BMS5-37绝缘化合物(表I, A类和B类)。

(1)带有一根以上导线的turret式绝缘端子。

(2)附有一条以上导线的wafer开关端子。

(3)连有一条以上导线的绝缘设备焊料片。如果涂层材料有可能滴入或进入开关触点或操作机构，请不要使用这种方法。

d.在以下情况下，可以使用d级无收缩套管(BEN-HAR 1151-FR-B, Varglass E54400)，不带连接裸电线或连接到焊接端子上的组件引线:

(1)绝缘结构机械地固定、疏水或保持线束外形。

(2)导线或引线绝缘在工程图中指定的区域内，绝缘距离焊点和/或部件本体在0.060英寸以内(参见图46)。

e.按照工程图纸规定绝缘绕线连接。


8.18 光纤的安装要求

a.拒绝电缆护套上有裂缝或裂口的光缆。

b.检查电缆的弯曲半径。每个弯曲半径必须大于0.75英寸。请参阅第8.1.1节。

c.检查连接器，确保插头完全插在插座上。圆形连接器参见第8.11.8.1节，矩形连接器参见第8.11.7.1节。

d.检查未端接的连接器是否有保护罩保护。圆形连接器参见第8.11.8.2节，矩形连接器参见第8.11.7.3节。
