6 安装工艺要求

6.4.3带金属外护套的同轴电缆

带金属外护套的同轴电缆的弯曲半径要求，需要增加如下的限制条件：

a) 在直径最小为30英寸的滚筒上安装最多5圈金属护套同轴电缆；

b)只允许有一次弯曲，其弯曲半径是十倍的金属套同轴电缆直径（其余弯曲都应大于10倍外径）。

6.4.4对弯曲半径不理想的线束进行工艺修正

本节内容只适用于已经安装到线束组件中，但其弯曲半径不满足6.4.1.a到6.4.1.d要求的电线电缆，且不适用于同轴电缆。

a)在弯曲半径不合格处拆下线束扎带；

b)安装上弯曲半径满足8.4.1.a到8.4.1.d要求的电线电缆；

c) 根据工艺要求正确安装线束扎带。

6.4.5扭结线缆的弯曲半径要求

本节中的要求适用于导线，不适用于电缆和同轴电缆。

当安装出现扭结的导线时，其弯曲和扭结需要满足下述要求：

a)当线束装机后，导线的扭结需要出现在一段笔直的线束中；

b)对于扭结的导线所在的线束，当装机时，其弯曲半径应大于10倍扭绞的导线的直径；

c)导线在扭结部位的变形程度不应超过图10和表4的限制；

d)在导线扭结处不应出现可见的裂纹和折痕损伤。

640 (1).png

图10 由于导线扭结造成的变形的要求

6.4.6带扭结的线缆的工艺过程修正

当导线安装在线束上时，应将导线扭结理顺，使其满足8.4.5节的要求。

只用手指来做平滑的过程。不需要从线束中取出线材来进行平滑处理。

6.4.7扁平电缆的折叠安装

a.验证扁导体电缆是否正确地连接到连接器或接头，连接器是否正确地组装。连接器电缆夹和屏蔽安装(屏蔽端端接在汇流条处除外)可按要求折叠后完成，以减少屏蔽层与扁平导体之间的间隙和褶皱。

b.在工程图要求的位置折叠电缆。应遵守下列限制:

(1)扁平电缆的最小弯曲半径为0.030英寸。

(2)扁平电缆的最大折叠量为2倍。

(3)用滚筒、平面或操作者的手折平导体电缆。不要用尖锐的边缘或指甲或任何可能损坏扁平导体电缆绝缘的方式压和折叠电缆。

(4)除BAC5170规定外，屏蔽层与扁导体电缆之间不允许有间隙和屏蔽层折叠后的褶皱。不要对扁平导体电缆的折叠边施加不必要的压力，以保持折叠。

640 (2).png

6.4.8光纤光缆的弯曲半径

以下要求适用于独立敷设的光缆和成束的光缆。

光纤光缆的弯曲半径不要小于0.75英寸。

如果你认为有一个损坏的光纤电缆由于弯曲半径的原因已经损坏，使用下列程序来检查电缆。

a)将电缆弯曲成直径3.0 ~ 3.5英寸的环，受损区域在环的顶部。

b)在可能受损的区域寻找不连续点。如果光缆有不连续点，电缆将呈现一个弯曲的苏打吸管的形状。禁止使用有这种损坏的光缆。用一块胶带标记损坏的区域，并记录其位置以便采取维修更换行动。


7 布线要求

7.5.1通用要求

a) 根据BAC5157的规定，扎紧和支撑好电缆和线束组件，以防止单个电缆或端子产生机械应力。

b)拆卸安装在导管或绝缘管中的线束部分上的系带时，使用在工程图纸中规定的，与所涉及区域的极端环境相适应的卡箍，用于在飞机内敷设的导线、线束组和线束的主要支撑。选择最小的卡箍尺寸，保持布线安全，不允许磨损运动，即不挤压电线。

c)除非工程图纸另有规定或第7.5.1.d条另有规定，否则可选用塑料电缆系带作为A级捆扎材料。按照BAC5157的要求选择和安装塑料电缆系带。

d)除非工程图纸明确规定，不得在电气箱和设备内部使用塑料系带。不要在下列地方使用塑料系带:

(1)系带的故障会使接线在未受保护的磨蚀表面上移动，或干扰机械连接；

(2)系带头与相邻导线擦伤；

(3)电线束或线组内包含同轴电缆；

(4)在高振动区域。

e)在所有支撑处夹紧线束和电缆(包括扭绞电缆)。除了多导体绞合电缆外，不要允许导线在电缆束卡箍下相互交叉。可以在同一走线槽中或通过同一卡箍进行多个线束的布线。

f)如果由于束直径的原因，所有可用的夹钳尺寸都无法牢固地夹住束，则使用下列方法之一来填充线束直径，其中油箱内布线参考章节7.5.1.f(4)，同轴电缆参考章节8.5.1.j。

1)按图11安装填充塞(BACP20BA)。

2)根据图11安装的填充棒(BMS1-11, SCD10-62034胶带，ASTM D1770，或C-P-410)。

3)绝缘带或薄膜带(按照第5节)，如图11所示。

4)在油箱内部使用D类，1级绝缘薄膜（E125-2,E125-3,Scotch No.3082或P-412）。

g) 如果交叉线组或线束接触，按BAC5157的规定将交叉线组或线束绑在一起。不要将按照工程图纸要求隔离的线束系到其他线组或线束上。在进行物理分离检查时，强迫束接触是不合规的。

h)不要在同轴电缆的弯曲处安装卡箍，除非弯曲半径超过6英寸。

i) 同轴电缆上的卡箍不应造成电缆的弯曲变形。当所选的卡箍尺寸不合适时，选用下一个规格的卡箍，将电缆外部缠绕上绕包薄膜或绝缘带，如图11所示。

j)在线束间距小于0.03英寸时，可使用尼龙（BACC10DK或MS25281）特质卡箍，如图11所示。

k)不要将绑扎带、系带、绕包带代替线束的主支撑使用。

l)当多个线束组或组合线束一起敷设时，不要破坏每个线束组上面的标识。

m)不要使用连续不断的绑扎绳；

n)在两个或多个线束经过第一个公用卡箍之前，不要将两根或多根线束绑扎到一起，要考虑线束的隔离要求、滴水环要求以及防磨要求。

640 (3).png

图11 填充物的安装（注意：尺寸为英寸）

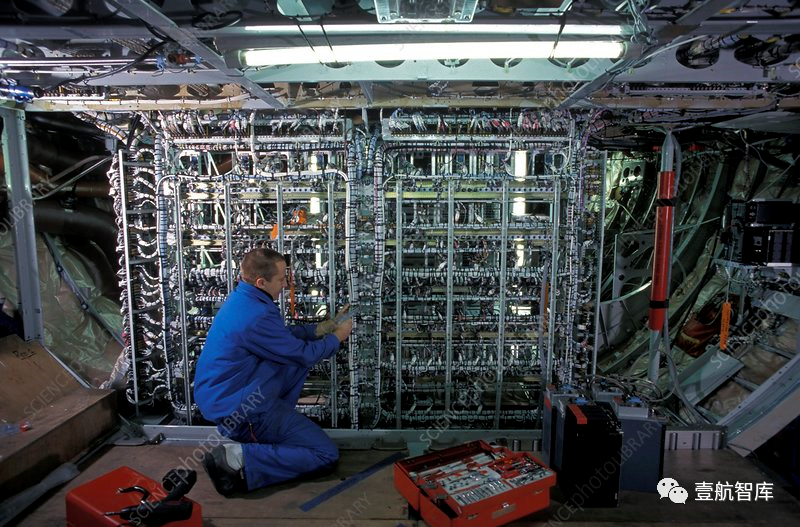

640 (4).png

7.5.2走线槽和布线导管

按照线束安装图纸上横截面图的规定，将线束放置在走线槽内。将BACC10DS(线夹安装在BACC10DR布线通道上，检查以确保在夹垫的末端和通道的末端之间没有夹住电线(见图12)。

640 (5).png

图12 走线槽内的线束卡箍

a) 在走线槽卡箍装置中，夹垫变形超过规定值，或使夹垫从卡箍的金属部件突出出来，都是不被允许的。

b)在BACC10DR()S通道上安装BACC10DS2F或BACC10DS3夹，安装方法如下:

(1)当线束分布在布线通道上时，将夹紧卡箍放置到位，夹紧线束，夹紧卡箍居中于布线通道上。

(2)用手掌根部按压卡箍，直到两端的挂钩都已固定在沟槽中。

(3)海绵垫的厚度必须不小于0.250英寸，才能正确固定线束。在装有同轴电缆的卡箍上，缓冲垫的厚度应不小于0.375英寸(见图13)。检查通道内的线束分布，确保没有一个线束可以自由移动。

c)拆除BACC10DS2F或BACC10DS3卡箍的顺序：

(1)将平刃螺丝刀或其他合适的工具的钻头端靠在凸起的卡片和沟槽之间的夹具上；

(2)按要求将沟槽从夹具上撬开，以从走线槽中卸下卡箍(参见图13)。

d)如果没有短的BACC10DR()S，可以将长零件修剪成所需短零件的尺寸。打磨返工区域的尖锐边缘。

640 (6).png

图13 走线槽的卡箍拆除方式

640 (7).png
