BAC5158翻译—波音飞机电气线束的安装（5）

来源：线束世界•作者：线束世界-Jimmy•2022-02-23 13:09

8.11连接器装配

8.11.1带耦合环的圆形连接器

保证插头和插座合理的安装并完全耦合对接。

a.在自锁、螺纹耦合圆形连接器上，拧紧耦合环直至连接器壳体底部。

注意:直到连接器外壳底部超过连接环覆盖彩色指示带的点后听到大约3到5个卡口声表示安装到位。

b.对于需要安全接线的连接器，仅用手紧固耦合环螺母，满足符合BAC5018。

c.仅用手连接卡口式连接器和球锁连接器。使耦合环完全啮合并处于完全锁定的位置。

d.仅用手检查是否松紧，需检查拧紧的方向。对于需要安全接线的连接器，在进行安全接线之前，要检查是否拧紧。

e.用螺栓杆式的连接的连接器，连接方式如下:

（1）将插头插座紧密靠在一起，旋紧螺栓到安装孔内；

（2）用手交替小心旋转每个螺丝，每次旋转半圈，直到销钉触点开始进入插座触点为止；

（3）继续交替拧紧每个螺丝一到两圈，直到连接器完全配对。

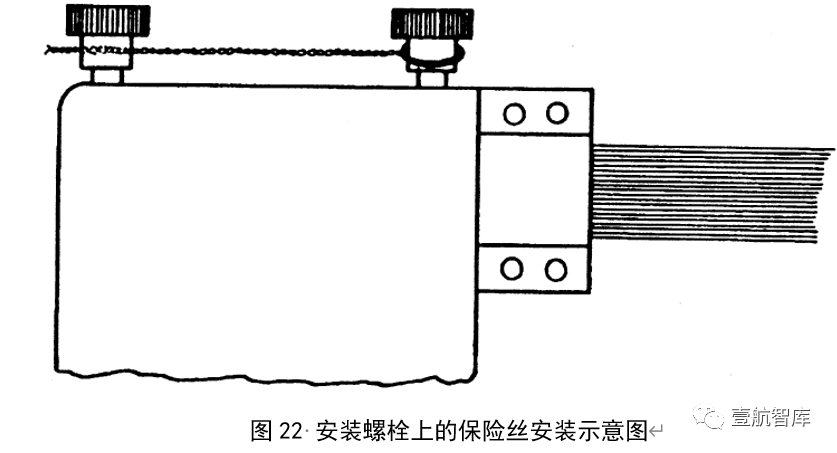

（4）根据工程图要求，锁紧螺杆，如图22所示。避免过度拧紧千斤顶螺丝。仅对阀座连接器接口应用足够的扭矩。

f.60B64172连接器的安装要求如下:

(1)目测检查o形环是否在连接器连接螺母内。

(2)用手对准连接器与配合件，拧紧耦合螺母。

(3)转矩连接螺母到表VI规定的值。

(4) 60B64172连接器的保险丝符合BAC5018要求。

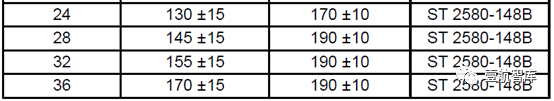

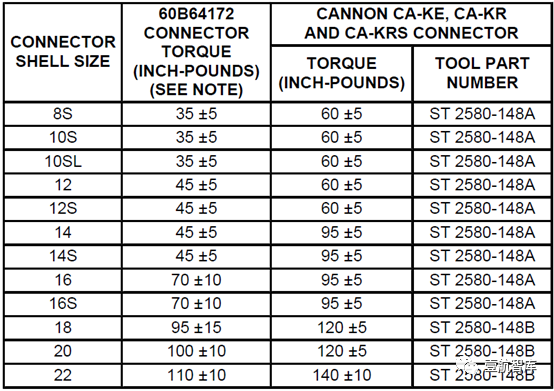

表VI -连接器连接螺母扭矩要求

640 (1).png

640 (12).png

G．CA-KE、CA-KR和CA-KRS连接器的扭矩螺母见表VI规定的值。


8.11.2ARIZONA集成电子AMC()圆形连接器

8.11.2.1连接ARIZONA集成电子AMC()圆形连接器的过程

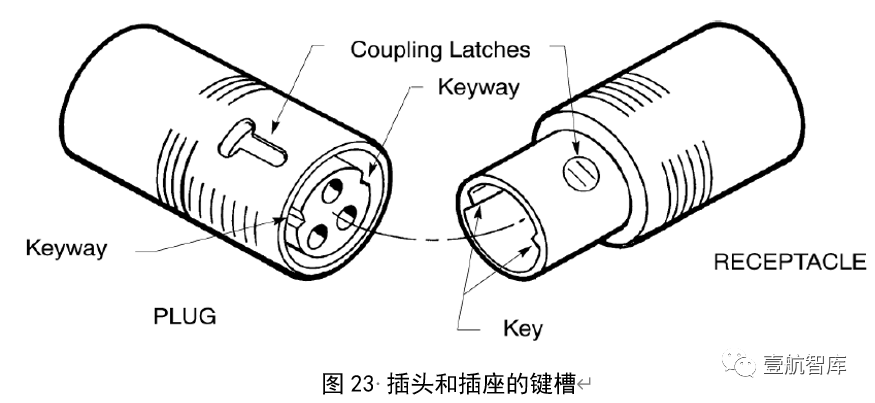

a将AMC()插座的键槽与AMC()插头的键槽对齐。图23显示的插座和插头的键槽。

640 (2).png

b把插头和插座一起推，直到对接到一起。

c当插头和插座对接到位时，您将听到一声咔嗒声，两个耦合机构闩锁将被锁上。

d.为了确保两个耦合连接器锁紧，试着拉一下对接好的插头和插座作为验证。

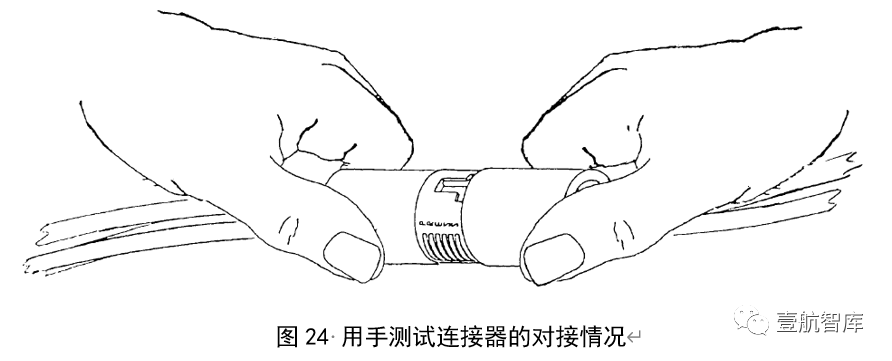

图24显示了在插头和插座上放置手指的位置。插头不能脱开插座。

e.如果插头脱开插座，重复8.11.2.1.b.，8.11.2.1.c。和8.11.2.1.d过程。

640 (3).png

8.11.2.2断开ARIZONA集成电子AMC()圆形连接器的过程

a)在进行此操作时，一只手握住插头，另一只手握住插座。

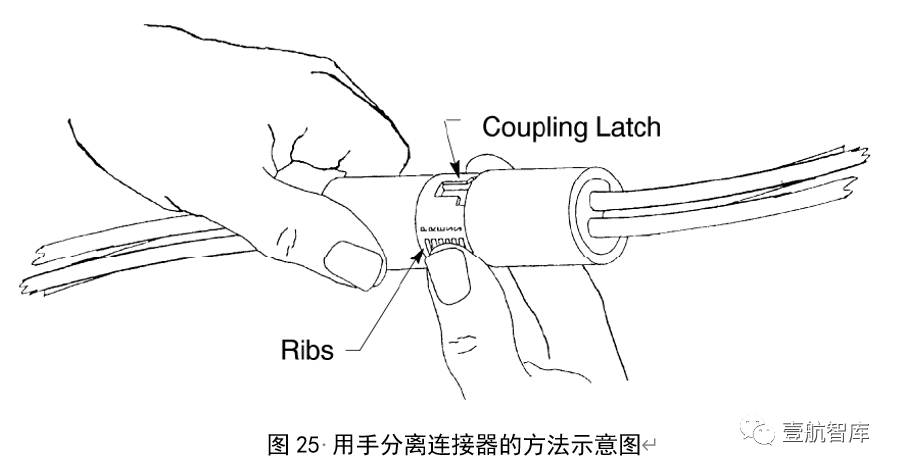

b)将拇指和手指放在连接的插头和插座中间附近插头两侧的壳体上。图25显示了拇指和手指的放置位置。

c)同时用拇指和食指对壳体施加压力。用你的拇指和手指施加足够的压力来松开连接闩。当你对壳体施加压力时，将插头和插座分开。

640 (4).png

8.11.3 BACC65AJ(), BACC65AK() AND S280W557-() 矩形连接器

表7给出了与本节中使用的名称相关的部件编号。S280W557与等效的BAC零件号轨道安装连接器。

640 (5).png

8.11.3.1从安装轨道上拆卸连接器的过程

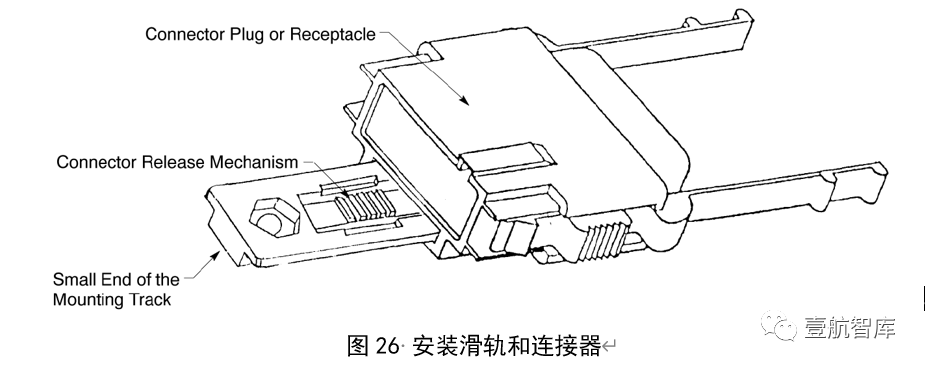

a)安装轨道带有一个插头或插座。图26显示了安装轨道上的插座。

b)检查连接器和轨道组件。

c)确保您知道安装轨道上是否有插头或插座。您将在8.11.3.2.b节中需要这些信息。

d)推动安装轨道的连接器释放机构。

640 (6).png

e)当你推动连接器释放机构时，沿着安装轨道移动连接器，直到它几乎高于连接器释放机构。松开你的手指。

f)继续沿着安装轨道移动连接器，直到脱离安装轨道。

8.11.3.2安装bact44e1和S280W557-1滑轨的方法

工程图给出了安装安装轨道的位置；安装滑轨，需满足如下条件:

•安装轨道的较大一端指向轨道上的连接器。参考第8.11.3.1.c节。

•安装轨道离连接器足够近，因此您可以将连接器放在安装轨道上，而不需要拉动线束。

(1)使用正确的紧固件将安装轨道固定在结构上。

(2)确认紧固件是否牢固。

8.11.3.3在安装轨道上安装插头或插座的步骤

a.将安装轨道附带的连接器后端与安装轨道的窄端对齐。

b.将连接器沿安装轨道通道推至停止。当连接器停止时，您将听到一声卡口连接的声音。

c.拉回连接器，确保它锁定在安装轨道上。

8.11.3.4安装和连接插头或插座的程序

a.将另一个接头的前端与安装轨道的窄端对准。

b.沿着轨道推另一个连接器，直到插头与插座匹配，连接器的耦合/解耦机构锁在一起。

c.回拉刚刚安装的连接器，以确保它锁定在轨道上安装到位。

8.11.3.5拆卸连接器的方法

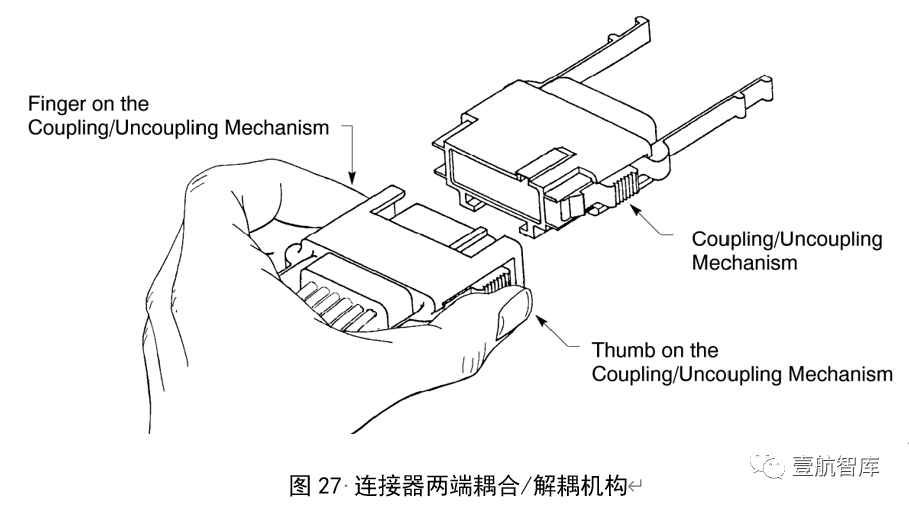

a.将拇指和手指放在连接器两侧的耦合/解耦机构上。图27显示了连接器两端耦合/解耦机构上手指的位置。

b.用手指和拇指同时按压连接器的两侧，松开接插件/拆插件机构。

c.同时，从插座上拔下插头。

640 (7).png

8.11.3.6 将BACC65AL803S和S280W557-801插头连接到BACC65AM802P和S280W557-802插座的程序

表VIII - S280W557到等效的轨道安装连接器BAC零件号。

a将插头与插座对准。

确保包含锁闩的插头端面与包含锁闩的插座端面对齐。

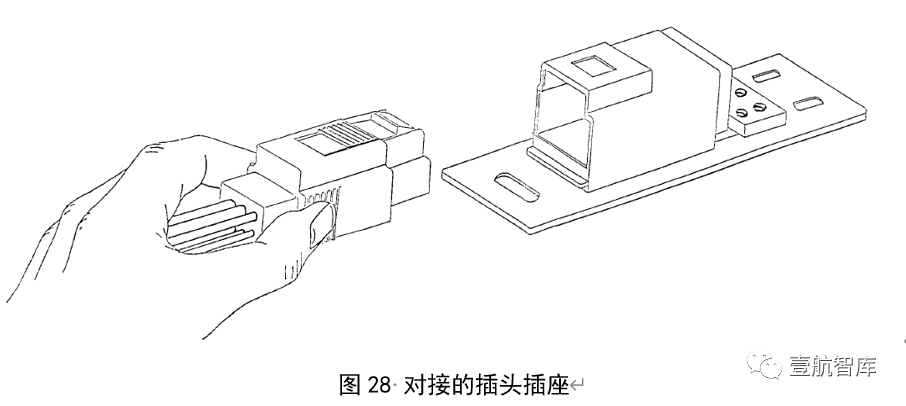

图28显示了与插座对齐的插头。

640 (9).png

b.把插头插在插座上。

c.将插头插入插座，直到出现下列情况:

•插头无法挪动

•锁闩与锁闩固定器啮合

•锁闩的顶部在锁闩的外表面之上。

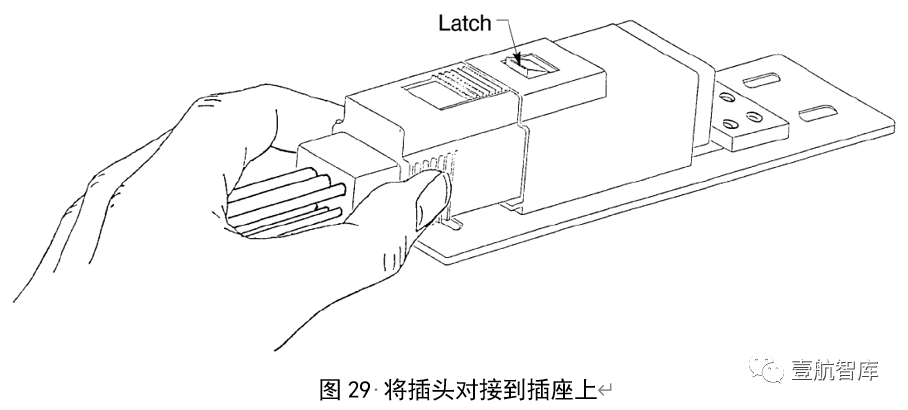

试着拔掉安装的插头，确保安装到位。参见图29。

e.如果插头没有锁在插座上，请将插头从插座上取下，并按照8.11.3.6.a到8.11.3.6.d的步骤重复进行操作。

640 (10).png

640 (11).png
