波音系列飞机标准线路施工翻译

8.4标准线路施工工具介绍和使用

无论是空客系列飞机还是系列波音”飞机，在电气线路标准施工工作中使用的工具相对普通工具较为特殊，它们包括导线绝缘层去除工具、热缩工具、夹接工具、退/送插钉/插孔工具等等，这些工具在电气线路标准施工中起着决定性的关键作用。

8.4.1夹接工具介绍

1.接线片和拼接头夹接工具介绍

在民用航空器上进行导线和电缆进行修理工作中，经常使用的夹接工具分为:手动夹接工具、手动模块夹接工具和动力夹接工具。经常使用手动夹接工具分为:短柄夹接工具、长柄夹接工具、T型头夹接工具、重头夹接工具、C型头夹接工具和鲤鱼头型夹接工具。动力夹接工具分为气动夹接工具和液压夹接工具;在液压夹接工具中分为手动液压夹接工具和电动液压夹接工具。所有种类的夹接工具的夹接档位按照线号进行选择。

1) AMP 46121、 47386和47387等夹接工具介绍

AMP司生产的47386、47386-0、 47386-4、 409775-1、 47387、47387-0 和46121手动夹线工具(请见图8-91所示)，它们是属于长柄类型用于接线片夹接，工具的件号被腐刻在工具上，手柄的颜色用于同样颜色的接线片的夹接;可靠的防止反转的棘齿保证完成夹接工作后，夹接工具手柄才能释放;夹接完成后，确保在接线片夹接筒.上可以看到非常明显正确圆点标记，这个标记是用来确认夹线工具正确地完成工作。用于AWG 30-14 号线的耐高温接线片和具有耐热层的接线片和拼接头的夹接。

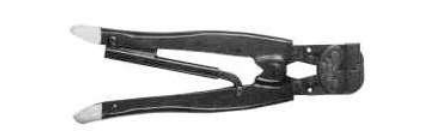

图8-91 AMP 46121、47386 和47387等手动夹接工具

2) AMP 46673、46673-1 和46988夹接工具介绍

AMP公司生产的46673、46673-1 和46988等手动夹接工具(请见图8-92所示)，它们是属于短柄类型夹接工具，用于AWG 22-14 号线的耐高温接线片和具有耐热层的接线片和拼接头的夹接。

图8-92 AMP 46673、 46673-1 和46988 手动夹接工具.

表8-7手动夹接工具

3) Raychem AD-1377 和Daniels GMT232 夹接工具介绍

Raychem公司生产的AD-1377和Daniels GMT232 等手动夹接工具(请见图8-93所示)，它们是属于短柄类型夹接.工具，用于AWG 26-12号线的RAYCHEMP公司生产的D436( ) 系列对接和并行密封拼接头、AMP公司生产的34 ( )系列并行密封拼接头和Smi ths Industries公司生产的P/N: 40-716-6157- ( )并行密封拼接头的夹接。

图8-93 AD-1377和GMT232手动夹接工具

4) AMP 46447、 49592、49935、 69363 和574573等夹接工具介绍

AMP公司生产的手动夹接工具46447、49592、 49935、 69363、 574573、1490048-1 和1490047-1等(请见图8-94所示);它们是属于长柄类型夹接工具，这些手动夹接工具用于AWG 26-10 号线非绝缘接线片和拼接头、并行拼接头和耐高温的接线片和拼接头的夹接。

图8-94 AMP 46447、49592、 49935、 69363、 574573、 1490048-1 和1490047-1 手动夹接工具

5) AMP 45730、 46467、 46468、 46469和46470手动夹接工具介绍

图8-95 45730、 46467、 46468、46469 和46470手动夹线工具

AMP公司生产的45730、46467、 46468、46469 和46470手动夹线工具(请见图8-95所示)，它们是属于长柄类型用于接线片和拼接头的夹接，这些手动夹接工具用于AWG 26-10号线绝缘接线片和拼接头的夹接。

6) AMP 59170、 59250、 59275、 59300 和69692-1等手动夹接工具介绍

AMP公司生产的手动夹接工具59170、59250、59275、 59300、 69692-1. 和69693-1等手动夹接工具(请见图8-96所示);它们是属于T型头类型夹接工具，这些手动夹接工具用于AWG 26-14号线绝缘接线片和拼接头的夹接，还可以夹接耐高温的接线片和拼接头。

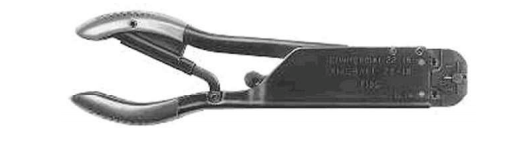

图8-96 AMP 59170、 59250、 59275、 59300、 69692-1. 和69693- 1手动夹接工具

7) AMP 59239-4、59287-2 和525692等夹接工具介绍

AMP公司生产的手动夹接工具59239-4.59287-2和525692等手动夹接工具(请见图8-97所示);它们是属于重型头类型夹接工具，这些手动夹接工具用于AWG 14-10号线绝缘接线片和拼接头的夹接，还可以夹接耐高温的接线片和拼接头。

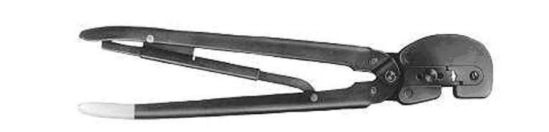

图8-97 AMP 59170、 59250、 59275、 59300、69692-1 和69693-1手动夹接工具

8) AMP 169400夹接工具介绍

AMP公司生产的手动夹接工具169400手动夹接工具(请见图8-98所示);它们是属于重型头类型夹接工具，这些手动夹接工具用于AWG 22-10号线绝缘接线片和拼接头的夹接，还可以夹接耐高温的接线片和拼接头。

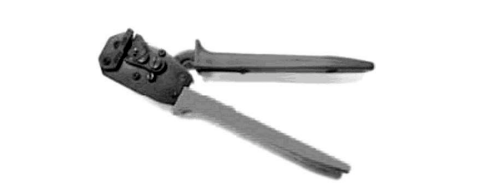

图8-98 AMP 169400 手动夹接工具

9) AMP 69710、 576714、 576715 和576723等手动夹接工具介绍

AMP公司生产的手动夹接工具69710、576714、 576715、 576723、 576742 和47814等手动夹接工具(请见图8-99所示);它们是属于C型头类型夹接工具，这些手动夹接工具用于AWG 22-10 号线绝缘接线片和拼接头的夹接。

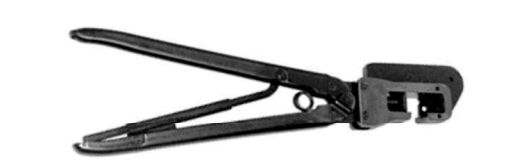

图8-99 AMP 69710、 576714 和576715等手动夹接工具

10) AMP 59824、 58079和580804等夹接工具介绍

AMP公司生产的手动夹接工具59824、58079和580804等手动夹接工具(请见图8-100所示);它们是属于鲤鱼头型头类型夹接工具,脂鲤头型头类型夹接工具的夹接模块根据夹接终端的需要可以随时更换，这些手动夹接工具用于22-10号线绝缘接线片和拼接头的夹接，还可以夹接耐高温的接线片和拼接头。

图8-100 AMP 59824 和58079等手动夹接工具

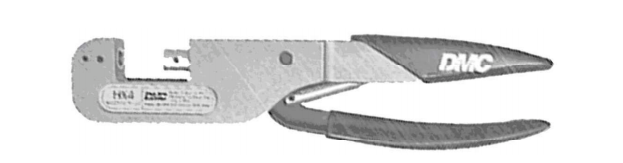

11) DMC M22520/5-01和M22520/10-01模块夹接工具介绍

DMC公司生产的手动模块夹接工具M22520/5-01和M22520/10-01手动模块夹接工具(请见图8-101所示);它们是属于多功能夹接工具，只需更换模块就可夹接不同类型的终端，这些手动夹接工具用于AWG 26-10 号线绝缘、非绝缘、耐高温的接线片和拼接头的夹接，还可以夹接高频插头、同轴电缆的各种终端和屏蔽地线冷压接终端等等。
