波音系列飞机标准线路施工翻译

8.4标准线路施工工具介绍和使用

2.插钉/插孔夹接工具介绍

1) AF8或M22520/1-01手动夹接工具介绍

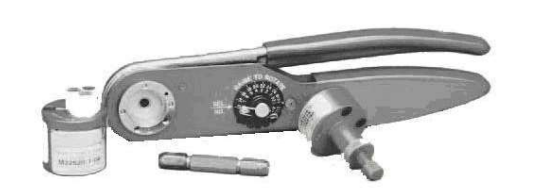

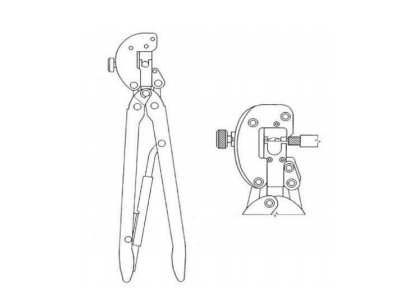

图8-107 AF8或M22520/1-01 手动夹接工具介绍

AP8或M22520/ 1-01手动插钉/插孔夹接工具是标准的插钉/插孔夹接工具，适应于AWG26-12号线插钉/插孔的夹接(请见图8-107所示)，通过更换插钉夹接工具的16个定位器(又称为塔头)可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的插钉/插孔夹接;AF8或M22520/1-01手动插钉/插孔夹接工具有8个夹接档位，与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

2) AMF8或M22520/2-01手动夹接工具介绍

AMF8或M22520/ 1-01手动插钉/插孔夹接工具是小号插钉/插孔夹接工具，适应于AWG 32-20号线插钉/插孔的夹接(请见图8-108所示),通过更换插钉夹接工具的35个定位器可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的小号插钉/插孔夹接; AMF8或M22520/2-01手动插钉/插孔夹接工具有8个夹接档位,与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

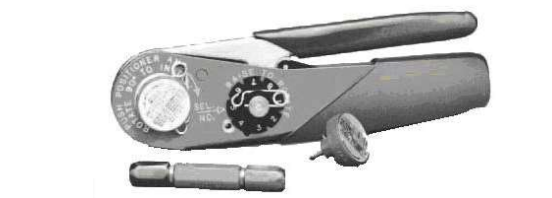

图8-108 AMF8或M22520/2-01 手动夹接工具介绍

3) MH860或M22520/7-01手动夹接工具介绍

MH860或M22520/7-01手动插钉/插孔夹接工具是中号插钉/插孔夹接工具，适应于AWG 28-16号线插钉/插孔的夹接(请见图8-109所示)，通过更换插钉夹接工具的12个定位器可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的小号插钉/插孔夹接; MH860或M22520/7-01手动插钉/插孔夹接工具有8个夹接档位,与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

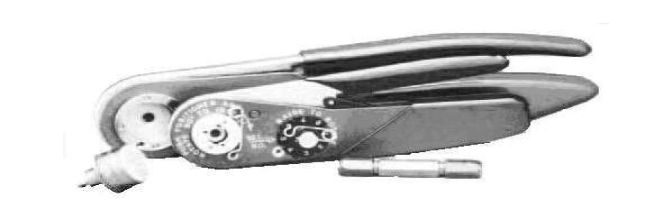

图8-109 MH860或M22520/7-01 手动插钉/插孔夹接工具介绍

4) MH801、 MH802、MH803、 MH804、 GS100-1和GS200-1手动夹接工具介绍

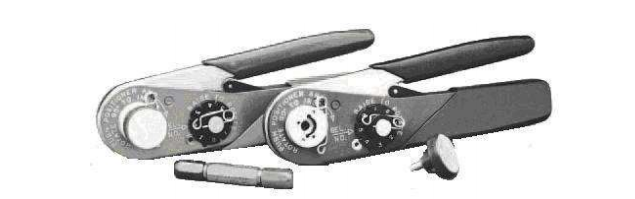

图8-1 10 MH801、 MH802、 MH803、MH804、 GS100-1 和GS200-1夹接工具介绍

MH801、MH802、 MH803、 MH804、GS100-1和GS200-1手动插钉/插孔夹接工具是标准和小号插钉/插孔夹接工具，适应于AWG 32-12号线插钉/插孔的夹接(请见图8-110所示)，通过更换自己配套的插钉夹接工具定位器可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的小号插钉/插孔夹接; MH801、 MH802、 MH803、MH804、 GS100-1 和GS200-1手动插钉/插孔夹接工具有8个夹接档位，与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

5) M22520/5-01 (HX4) 和M22520/10-01 (HX3) 手动夹接工具介绍

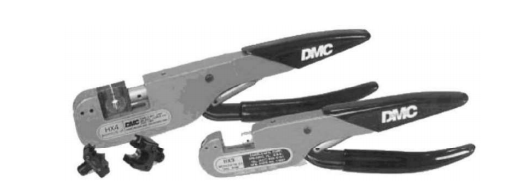

图8-111 M22520/5-01 (HX4) 和M22520/10-01 (HX3) 夹接工具介绍

M22520/5-01 (HX4) 和M22520/ 10-01 (HX3) 手动夹接工具是一种多功能手动夹接工具，通过更换夹接工具的模块可以夹接各种类型的终端(请见图8-111所示);同样可以夹接AWG32-12号线插钉/插孔的夹接，适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的标准和小号插钉/插孔夹接; M22520/5-01 (HX4) 和M22520/10-01 (HX3) 手动夹接工具，与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

6) M10S-1 手动夹接工具介绍

M10S-1手动夹接工具是Burndy公司生产的用于夹接波音系列飞机.上接地接线块和标准接线块的接线钉( 俗称棒槌钉)之用(请见图8-112所示)，常用的夹接模块和定位器11种，夹接模块、定位器和夹接工具装配完成后才能完成夹接工作，夹接工具没有夹接模块和定位器不能单独使用。

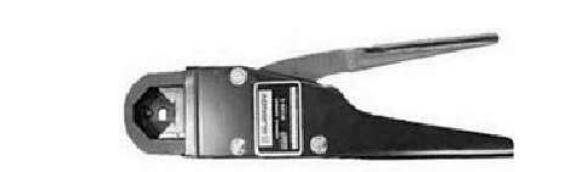

图8-111 M10S-1 夹接工具的介绍

7) AMP 220015-1和220015-2手动夹接工具介绍

图8-112 220015-1和1220015-2夹接工具介绍

AMP公司生产的220015-1和220015-2手动夹接工具，用于AMP生产的E0375和NSA938XXX类型同轴电缆插头(请见图8-112所示)。与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

8) AMP 69141-1和69241-1手动夹接工具介绍

AMP公司生产的69141-1、69241-1、 69376-1、 69376-2和476408手动夹接工具，用于AMP生产的2-329083-1、RG58、KX23和BNC类型同轴电缆插头(请见图8-113所示)。

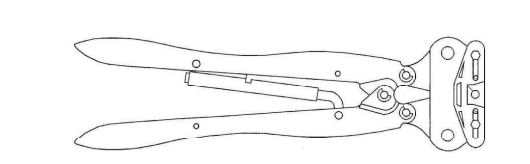

图8-113 69141-1、 69241-1、 69376-1、69376-2和476408夹接工具介绍

9) WA22P、 WA22和WA27F气动夹接工具介绍

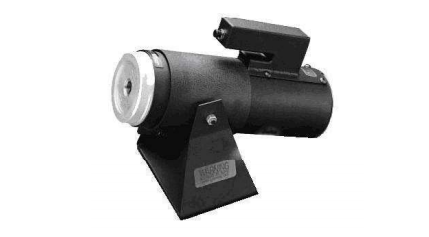

图8-114 WA22P、 WA22 和WA27F气动夹接工具介绍

WA22P、WA22和WA27F气动夹接工具等同于是标准手动插钉/插孔夹接工具，使用干燥的压缩空气(80-120PSI)作为动力来源(请见图8-114和图8-115所示)，适应于AWG 26-12号线插钉/插孔的夹接,通过更换插钉夹接工具的16个定位器可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的插钉/插孔夹接; WA22P、AWA22和WA27F气动插钉/插孔夹接工具有8个夹接档位，与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。

图8-115 WA27F、 WA22P和IWA22气动夹接工具介绍

10) WA23和M22520/23气动夹接工具介绍

WA23和M22520/23-01气动夹接工具等同于是动力液压插钉/插孔夹接工具,使用干燥的压缩空气(90-125PSI)作为动力来源(请见图8-116所示)，配备了6套模块和8个定位器，适应于AWG 8-0000号线插钉/插孔的夹接，可以适用于军标或飞机生产厂和附件修理厂商不同类型的连接器的大号插钉/插孔夹接; WA23和M22520/23-01 气动插钉/插孔夹接工具与其他夹接工具相同的是它具备防倒转棘轮功能，只要夹接工作开始必须等到夹接工具到达夹接力矩后才能倒转。
