波音系列飞机标准线路施工翻译

8.4标准线路施工工具介绍和使用

8.4.2退/送工具及校验工具介绍

1.退钉/送钉工具介绍

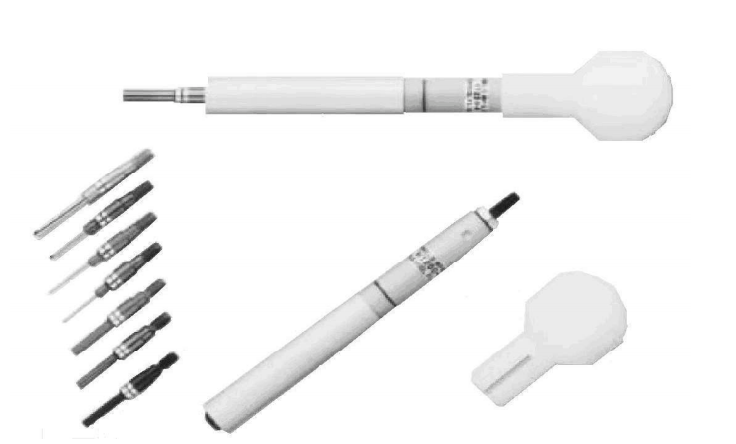

1) M91969/17-X退钉/送钉工具介绍

M91969/17-XX退钉/送钉工具适用于各种军标航空前退钉连接器的退/送钉工具，适用于16-20插钉/插孔的退/送钉工作(请见图8-117所示)。

图8-117 M91969/17-XX工具介绍

2) M91969/2X- XX退钉工具介绍.

M91969/2X-XX退钉工具适用于各种军标航空后退钉连接器的退钉工具，适用于8-26插钉/插孔的退钉工作(请见图8-1 18所示)。

图8-118 M91969/2X-XX退钉工具介绍

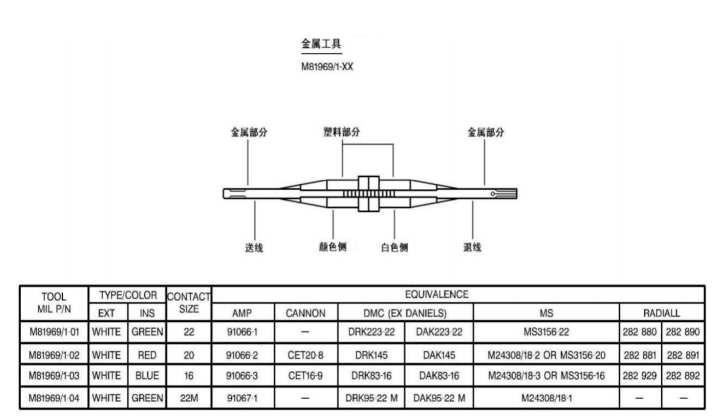

3) M81969/1-XX退钉/送钉工具介绍

M81969/ 1-XX退钉/送钉工具适用于各种军标航空后退钉连接器的退/送钉工具,适用于16-22插钉/插孔的退/送工作( 请见图8-119所示)。

图8-119 M81969/1-XX退钉/送钉工具介绍

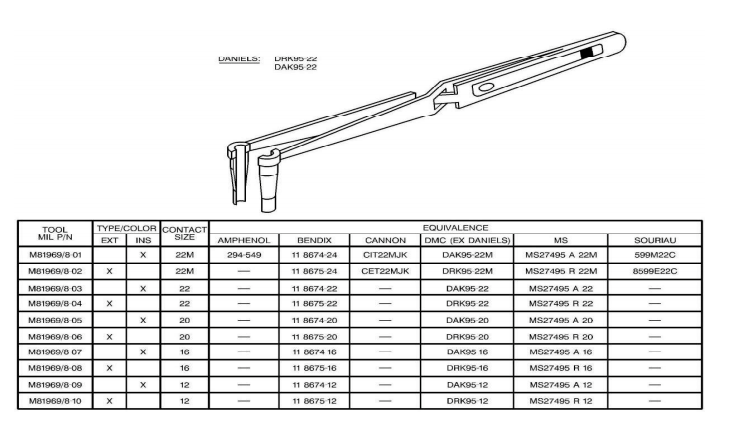

4) M81969/8-XX退钉/送钉工具介绍

M81969/8-XX退钉/送钉工具适用于各种军标航空后退钉连接器的退/送钉工具，适用于12-22插钉/插孔的退/送工作(请见图8-120所示)。

图8-120 M81969/8-XX退钉/送钉工具介绍

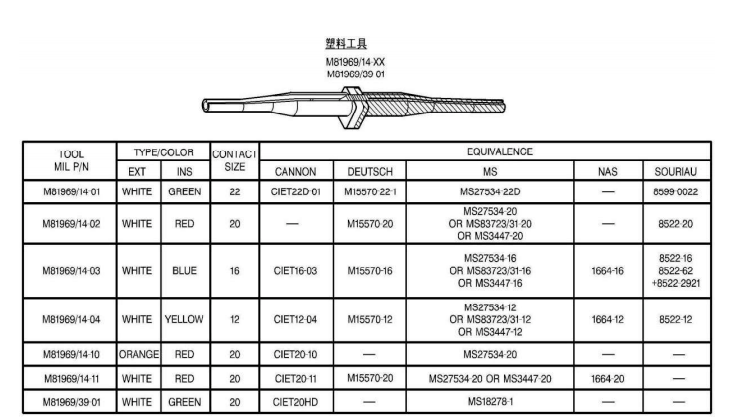

5) M81969/14-XX退钉/送钉工具介绍

M81969/ 14-XX退钉/送钉工具适用于各种军标航空后退钉连接器的退/送钉工具，适用于12- -22插钉/插孔的退/送工作(请见图8-121所示)。

图8-121 M81969/8-XX退钉/送钉工具介绍

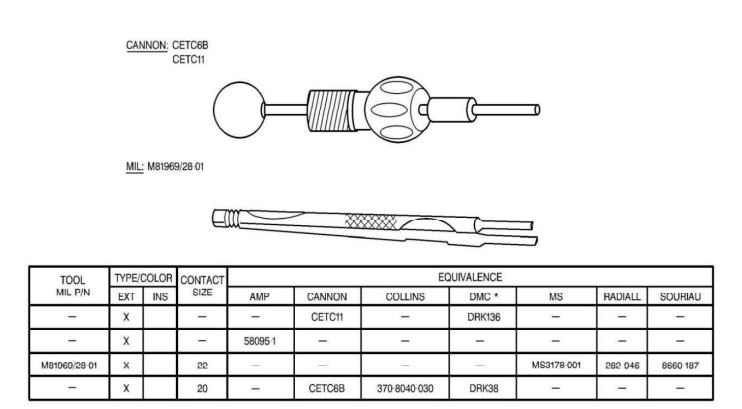

6) M81969/28-XX退钉/送钉工具介绍

M81969/28-XX退钉工具适用于各种军标航空后退钉连接器的退钉工具,适用于20-22插钉/插孔的退钉工作(请见图8-122所示)。

图8-122 M81969/8-XX退钉/送钉工具介绍

7) ATR10XXX送钉工具介绍

ATR10XX送钉工具适用于各种军标航空后退钉连接器的送钉工具，适用于8-22插钉/插孔的送钉工作(请见图8-123所示)。

图8-123 ATR10XXX送钉工具介绍

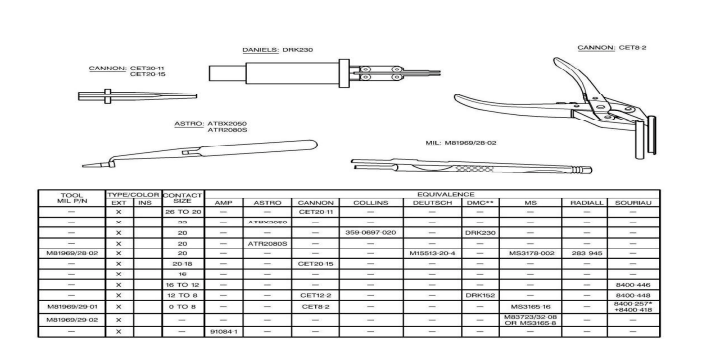

8) M81969/30-XX退钉工具介绍

M81969/30-XX退钉工具适用于各种军标航空后退钉连接器的退钉工具，适用于8-22插钉/插孔的送钉工作(请见图8-124所示)。

图8-124 M81969/30-XX退钉工具介绍

9) ATB3062-2、 DHK21和J-1276-1退钉工具介绍

ATB3062-2退钉工具是Astro公司生产的(请见图8-125所示)，DHK21退钉工具是Daniels公司生产的(请见图8-126所示)，J-1276-1退钉工具是Burndy公司生产的(请见图8-127所示)，这三种退钉工具功能相同可以无条件替代，用于接地接线块和标准接线块接线钉(俗称棒槌钉)的退送。

图8-125 ATB3062-2退钉工具

图8-126 DHK21退钉工具.

图8-127 J-1276-1退钉工具

2.连接器插钉/插孔保持力测工具介绍

HT250-4接触保持力测量工具用于测量连接器保持力矩之用(请见图8-128所示)，它配5对共10个测试探头,探头件号分别为67-012-01、67-016-01、67-020-01、67-022-01、67-023-01和68-012-01、68-016-01、 68- -020-01、68-022- -01、68-023-01; HT250-4接触保持力测量工具可以测量12、16、 20、22、22M、 22D和23号插钉/插孔的保持力矩，HT250-4接触保持力测量工具根据连接器不同规格插钉/插孔号自动调节，测量范围为7.0-18磅。

图8-128 HT250-4接触保持力测试工具介绍

8.4.3绝缘层剥除工具介绍

导线/电缆绝缘层的去除是电气线路标准施工中最基本的工作内容，一种类型的导线/电缆都有与其相配套的绝缘去除工具，绝对不允许用一种线号的绝缘去除工具适合于所有类型的这种线号的导线;绝缘去除工具的外形多种多样，有时就需更换相应类型导线/电缆的绝缘去除工具的剥线刀即可，在实际工作中如何正确选用和正确使用绝缘去除工具是一个最基本的问题。

1.常用绝缘去除工具选用与替代

根据线路图解手册里的每根导线/电缆的导线束标记，在导线束清单中就可以找到这根导线的类型代码，根据导线类型代码(WTC)波音系列飞机在线路标准施工手册( SWPM)的20-00-15就可找到这个导线的绝缘去除工具件号;波音系列飞机与空客系列飞机使用的绝缘去除工具的最大区别就是绝缘去除工具上的剥线刀的制式不同，波音系列飞机使用的是美国导线规格(AWG)的绝缘去除工具。

1 )自动剥线钳

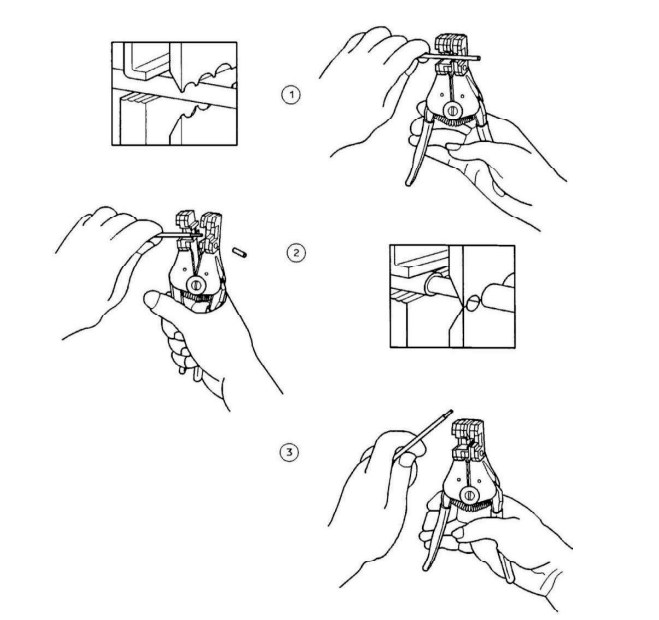

图8-129 剥线钳的操作程序

自动剥线钳是一种人工操作自动绝缘层去除工具(请见图8-129所示),只需更换成套不同类型的刀片就可胜任多种类型的导线绝缘层去除工作;剥线钳在导线截面积大于5mm2或者导线规格超过AWG10号线或者屏蔽电缆或者同轴电缆等等，可以使用专用的电缆刀进行绝缘去除工作。自动剥线钳操作方法非常简单，首先根据导线的规格在剥线钳.上找到相应的刀口，根据需要去除导线绝缘层的长度放置导线在刀口中的位置;其次按压自动剥线钳的操作手柄，剥线钳的夹线装置夹住导线的绝缘，随后剥线钳的刀片向下移动直至上下刀片闭合状态，随着按压自动剥线钳的操作手柄的力度增加，剥线钳的刀片向外侧移动将导线绝缘层从导线芯线上分离出来;最后检查自动剥线钳绝缘去除的施工质量。

2 )绝缘去除工具的替代

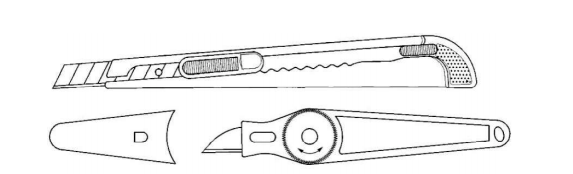

图8-130 替代绝缘切除工具

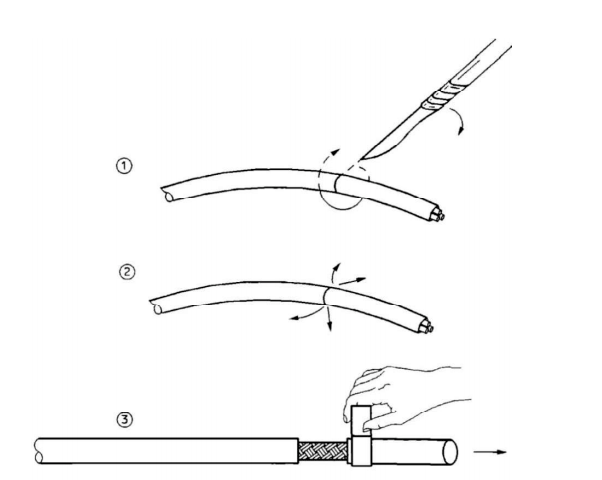

图8-131 使用替代工具切除电缆绝缘程序

如果在实际工作中找不到合适的绝缘去除工具可以使用专用剥线小刀、单面刀片、

壁纸刀和手术刀等等工具替代(请见图8-130所示)。使用刀具替代时，刀片切入导线绝缘皮的深度为绝缘皮厚的80% (请见图8-131所示)，首先使用刀具先沿着导线/电缆横向顺时针或逆时针转一圈，双手分别握住刀口两侧，一只手握住导线或电缆，另一只手分别将导线或电缆向上、向下、向左和向右移动，掰断导线或电缆剩下20%的外层绝缘，如果是导线直接将去除的绝缘从导线末端撸出，如果是电缆/屏蔽电缆需在靠近电缆末端侧的刀痕出粘贴一条一寸宽3寸长的纸胶带，一只手握住电缆，另一只手捏住胶带往沿着电缆末端运动，直至电缆外层绝缘拉出来。

2.专用绝缘去除工具介绍

1 )电缆绝缘去除工具介绍

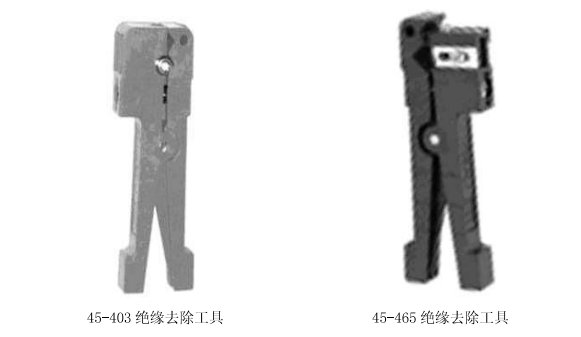

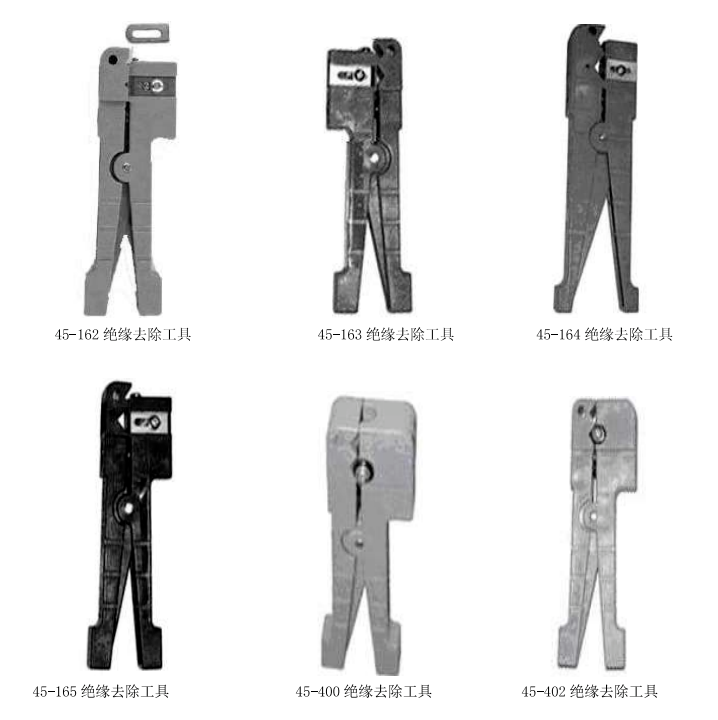

图8-132 高频电缆专用绝缘去除工具介绍

高频电缆专用绝缘去除工具(请见图8-132所示),如果工作中没有这些专用工具使用手术刀、单面刀片、壁纸刀等等刀具替代，替代原则请见上面部分绝缘去除工具替代方法、替代原则和施工方法介绍。

3.导线和电缆绝缘去除检查

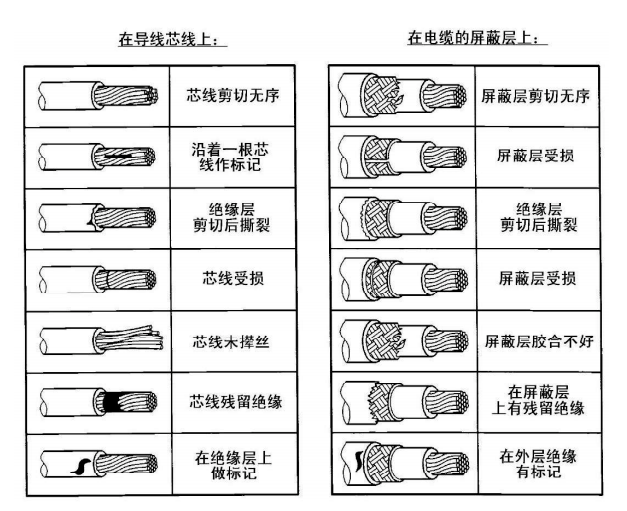

图8-133 导线/电缆绝缘切除错误施工视图

注解:上述描述的单芯屏蔽电缆，同样也适合多芯电缆和同轴电缆

8.4.4热缩工具介绍

1.热风枪的介绍

维护人员在民用航空器进行日常维护工作、排故和修理导线/电缆时，经常使用一些热缩管、冷缩管、绝缘防磨胶带、防护套管、填充物和捆扎线等等消耗材料，这些消耗材料是根据温度等级和抵抗液力油腐蚀能力等级来选择的，尤其是热缩管需要使用热风枪进行施工;按照热风枪的用途分为通用型(请见图8-134至图8-138所示)和专用型( 请见图8-139至图8-142所示)，通用型热风枪是一种多用途热风枪类型，它可以配不同类型用途的反射罩完成各项热缩工作(请见图8-143和图8-144所示);专用型热风枪是一种只能用于一种或几种功能的热风枪，例如低温焊环专业热风枪和高温热缩管专用热风枪等等。

1)通用型热缩工具介绍

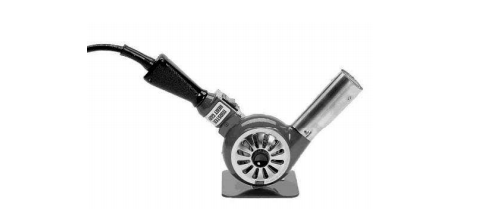

图8-134 RAYCHEM CV198和CV1983热风枪

图8-135 MASTER APPLIANCE HG-501A、 HG502A、 HG751A和HG752A热风枪

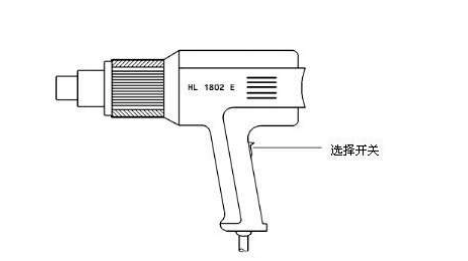

图8- 136 RAYCHEM HL1802E热风枪

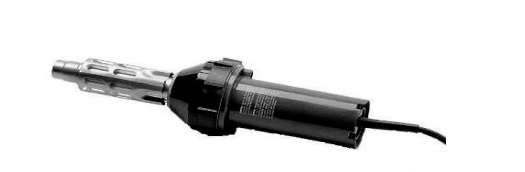

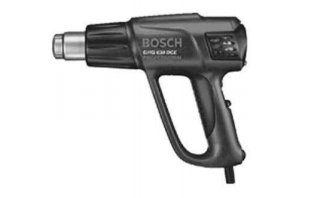

图8-137 博士GHG 630 DCE热风枪

图8-138 Type 500 热风枪

2)专用热缩工具介绍

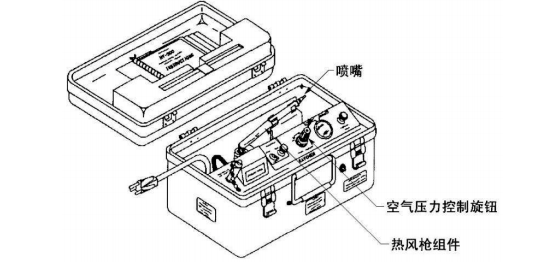

图8- 139 RAYCHEM IR-1759和IR-3104热风枪

图8-140 RAYCHEM MODEL AA-400 热风枪

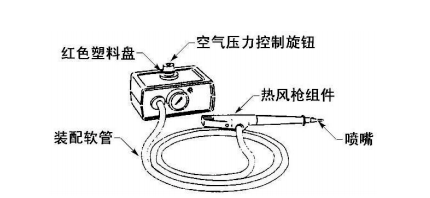

图8-141 RAYCHEM IR-550热风枪

图8-142 RAYCHEM MODEL HT-900热风枪

3)热风枪反射罩介绍

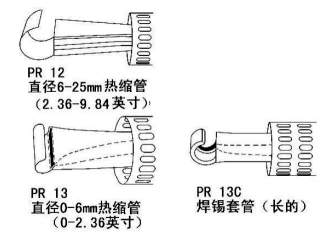

图8-143 PR 12和PR 13反射罩介绍

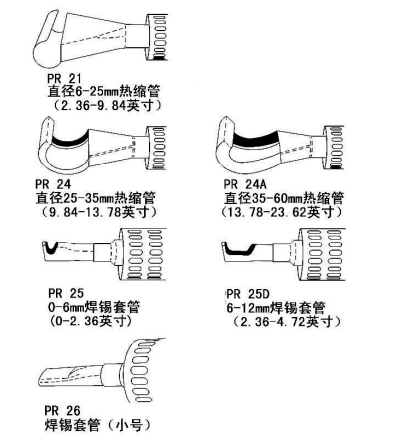

图8-144 PR 24-PR 26反射罩介绍

2.热风枪的操作程序和注意项

1)热缩管安装准备

在飞机上使用热风枪或使用加温设备容易产生爆炸，损伤设备或造成人员伤亡，波

音系列飞机在线路标准施工手册(SWPM)参考20-00-10安全防护部分执行必须的安全防护程序进行防护;确保热缩管在热缩部位容易移动，热缩完成的热缩管能永久地停留在热缩部位，热缩后的热缩管必须与导线或电缆绝缘层重叠3/16英寸(4. 7625mm) -1/2英寸(12.7mm)。

2)热缩管的安装.

根据消耗材料的温度等级和抵抗液力油腐蚀能力等级选择热缩管,根据热缩后的热缩管长度最少增加10%截取热缩管的长度，根据工作要求选择合适的热风枪，在热缩管的每侧末端使用开口的特氟龙套管或榆皮纸最少延伸1英寸进行防护(请见没有安装防护套管的图8-180示意图所示),防止导线或电缆出现过热损伤,在导线或电缆上的所有防护套管末端直接接触热缩管末端并随着热缩管收缩调节移动;热风枪到达设定温度后预设15秒钟，在需要安装热缩管的位置放置热缩管，热风枪枪口距离热缩管最少3英寸，在热缩管某点中心加热5-10秒，在任何一点加温不能超过20秒，如果热缩管没有完全收缩待导线或电缆冷却5分钟后再次施工直至完成热缩工作。热缩管在施工中先吹热缩管中间部分，把热缩管固定以后再向两侧移动热缩直至收缩到位;反射头是一种附件，反射头可以保证被加热对象的均匀受热。
