波音系列飞机标准线路施工翻译

8.5 接线片的压接、防护与安装

8.5.3接线片夹接、防护与安装

1.接线片夹接施工程序

1) BACT12AC( )普通接线片夹接程序.

表8-12 BACT12AC( )普通接线片件号举例

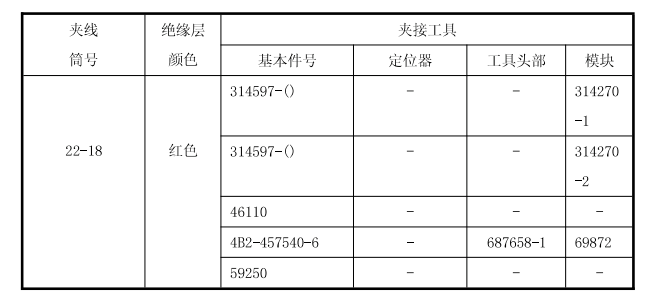

表8-13 BACT12AC( )接线片夹接工具举例

根据导线的线号和螺栓尺寸在表8-12中找到你需要的接线片件号,假设有一根20号导线且连接接线片的螺栓尺寸是10,接线片的件号是BACT12AC3。根据接线片夹接筒号在表8-18中找到你需要的接线片夹接工具件号，以BACT12AC3接线片为例在表8-13中夹接工具有多种选择，主要取决于你手上有哪些夹接工具可以选择,如果你想选最好使用的夹接工具就是46110和59250，主要原因就是你不需要再选工具夹接头、定位器和模块，这些夹接工具附件使用起来非常麻烦。

根据BACT12AC3接线片夹接筒表8-13中找到你需要的接线片和夹接工具的件号;从导线末端去除需要的绝缘长度，如果是一根AWG24号导线夹接在一个22-18接线片的夹接筒上，从导线末端去除两倍的绝缘长度芯线且折回弯;确保导线在接线片夹接筒范围之内，接线片的绝缘筒能够夹住导线绝缘层，剪去影响垫片和螺母安装位置多余的芯线，芯线不能存在划痕和断丝现象，如果使用导线绝缘层热去除工具，热刀不能切到导线中心，绝缘层不能出现明显过热或气泡现象，在导线芯线上不能存在残留绝缘;将去除绝缘层的导线送入接线片的夹接筒，确保导线所有的芯线在夹接筒之中，芯线末端伸出接线片的夹接筒，导线绝缘层进入接线片的绝缘简;如果接线片连接的是AWG10和更细的单根导线，芯线露出夹接简最大0.06英寸(请见图8-161所示)，如果接线片连接的是AWG8和更粗的单根导线，芯线露出夹接筒最大0.10英寸(请见图8-162所示);如果接线片没有绝缘筒，使用AWG 10 和更细的单根导线，接线片夹接筒末端距离导线绝缘层末端最大0.12英寸，使用AWG 8和更粗的单根导线，接线片夹接筒末端距离导线绝缘层末端最大0. 25英寸;如果接线片有绝缘筒将夹接工具的调整到合适的绝缘夹接位置，将接线片放置在夹接工具的模块上，片通过压紧夹接工具手柄使其防倒转棘轮释放模块，一旦模块开始压接必须等到夹接工具模块完全夹接结束后防倒转棘轮才能释放模块;将接线片放到夹接工具的夹接模块上，夹接工具的定位卡住接线片的夹接筒，接线片舌部向上与夹接工具定位平行，按压夹接工具手柄使模块固定住接线片，但不能使接线片夹接简变形，将去除绝缘导线送入接线片的夹接简芯线并顶到定位止线端，确保导线所有的芯线在夹接筒之中，芯线末端伸出接线片的夹接筒，导线绝缘层进入接线片的绝缘筒;通过挤压夹接工具手柄使棘齿到达力矩时释放完成夹接过程完成接线片的夹接。

图8-161细导线与普通接线片的位置

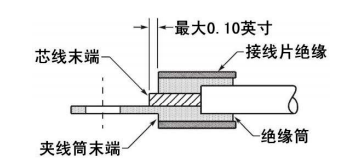

图8-162粗导线与普通接线片的位置

2) BACT12AV ( )高温接线片夹接程序

表8-14 BACT12AV( )高温接线片件号举例

根据导线的线号和螺栓尺寸在表8-14中找到你需要的耐高温接线片件号，假设在发动机区域有一根20号导线且连接接线片的螺栓尺寸是1/4，接线片的件号是BACT12AV014。根据接线片夹接筒号在表8-15中找到你需要的高温接线片夹接工具件号,以BACT12AV014耐高温接线片为例在表8- 15中夹接工具有多种选择，主要取决于你手上有哪些夹接工具可以选择，如果你想选最好使用的夹接工具就是46673,主要原因就是你不需要再选工具夹接头、定位器和模块，这些夹接工具附件使用起来非常麻烦。

表8-15 BACT12AV( )接线片夹接工具举例

图8-163导线与高温接线片的位置

图8-164热缩套管与接线片的位置

根据导线的线号和螺栓尺寸在表8-14和表8-15中找到你需要的接线片和夹接工具的件号;从导线末端去除需要的绝缘长度，剪去影响垫片和螺母安装位置多余的芯线，芯线不能出现划痕和断丝现象;如果使用导线绝缘层热去除工具，热刀不能切到导线中心，绝缘层不能出现明显过热或气泡现象，在导线芯线上不能存在残留绝缘;确保导线所有的芯线在夹接筒之中，芯线末端伸出接线片的夹接筒，导线绝缘层进入接线片的绝缘筒;如果导线绝缘直径无法进入接线片绝缘筒，使用AWG 10和更细的导线，接线片夹接简末端距离导线绝缘层末端最大0.12英寸，使用AWG 8和更粗的导线，接线片夹接简末端距离导线绝缘层末端最大0.25英寸;确保芯线进入接线片的夹接筒且保证芯线露出夹接筒末端0.06英寸士0.03英寸(请见图8-163所示);如果接线片在高温或高振动区域使用时，在接线片上使用热风枪安装1英寸士0.06英寸长度TFE2X热缩套管进行防护(请见图8-164所示)，确保导线和接线片的夹接筒直径在热缩套管的收缩范围内。如果接线片有绝缘筒将夹接工具的调整到合适的绝缘夹接位置，将接线片放置在夹接工具的模块.上，通过压紧夹接工具手柄使其防倒转棘轮释放模块，一旦模块开始压接必须等到夹接工具模块完全夹接结束后防倒转棘轮才能释放模块;将接线片放到夹接工具的夹接模块上，夹接工具的定位卡住接线片的夹接筒，接线片舌部向上与夹接工具定位平行，按压夹接工具手柄使模块固定住接线片，但不能使接线片夹接简变形，将去除绝缘导线送入接线片的夹接简芯线并顶到定位止线端，确保芯线进入接线片的夹接筒且保证芯线露出夹接筒末端0.06英寸士0.03英寸通过挤压夹接工具手柄使棘齿到达力矩时释放完成夹接过程完成接线片的夹接。

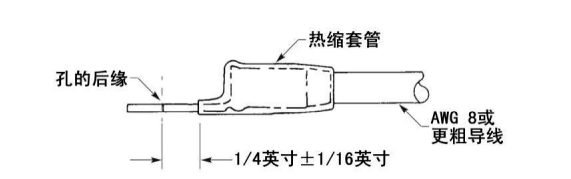

如果接线片上连接的是AWG10号或更细的导线，在接线片上推动热缩套管到距离接线片夹接筒前末端1/16英寸士1/16英寸处，如果接线片上连接的是AWG 8号或更粗的导线，在接线片上推动热缩套管到距离接线片夹接筒前末端1/4英寸士1/16英寸处(请见图8-165所示)。在高振动区域或高温区域如果不能使用热风枪，选择温度等级D类的TFE胶带，在接线片夹接筒周围和导线绝缘周围充分缠绕多层胶带，胶带重叠最少50%以上，在导线绝缘上大约缠绕1英寸长度的多层胶带，并在缠绕胶带的两个末端使用扎线进行捆扎固定。

图8-165热缩套管与接线片的位置

2.接线柱上接线片的安装

1)接线片的安装环境

接线片在安装时按照手册要求按照力矩值拧紧螺栓上的螺帽，拧紧的螺帽最小露出螺栓1-1/2螺纹，接线片安装螺栓孔尺寸必须与安装螺栓尺寸相同;如果接线片安装的螺栓孔尺寸必须与安装螺栓尺寸不相同时，可以采取将一个10号螺栓孔的接线片安装在8号螺栓上，或8号螺栓孔的接线片安装在6号螺栓上,或6号螺栓孔的接线片安装在4号螺栓.上的方法;所有安装在泄漏区域电气连的接终端必须进行密封处理。

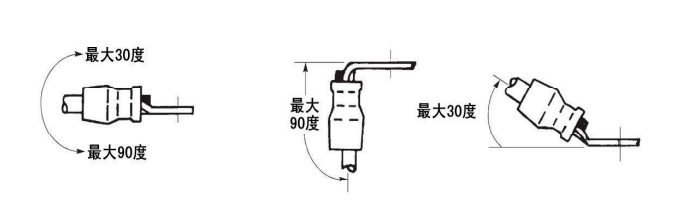

绝缘接线片和非绝缘接线片在安装时，由于空间限制允许向下最大弯曲90°，在终端接线块上安装向上最大弯曲30° (请见图8-166所示)，接线片在安装时只允许弯曲一次，绝不允许来回反复弯曲，弯曲半径不能小于5/32英寸士1/32英寸，在弯曲区域不能出现裂纹和撕裂痕迹。

图8-166接线片允许的弯曲角度

2) MS27212接线柱上接线片的安装

接线片在接线柱上安装时，确保接线柱上的接线片不能往松的方向移动，接线片安装螺栓孔尺寸必须与接线柱上的螺栓尺寸相同，在接线柱螺栓上每一侧可以安装2个AWG 8号线接线，片或连接更多根导线，大线号的接线片必须安装在螺栓的底部，其他线号接线片从大到小依次安装;如果接线柱上是一个接线螺栓安装结构请见图8-167所示，如果接线柱上是一个或多个接线螺栓安装结构请见图8-168所示，如果是在汇流条上的安装结构请见图8-169所示;普通螺帽下必须安装弹簧垫片且完全拧紧，普通螺帽位置可以使用自锁螺帽替代，在接线柱上拧紧后的螺帽螺栓最少露出一圈螺纹，如果螺帽在螺栓底部不需要使用自锁螺帽，所有电接触使用的螺栓和螺帽必须按照手册要求测量螺栓和螺帽扭力值。

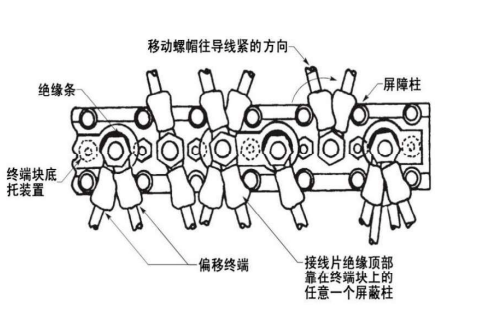

图8-167 一个接线螺栓安装结构

图8-168多个接线螺栓安装结构

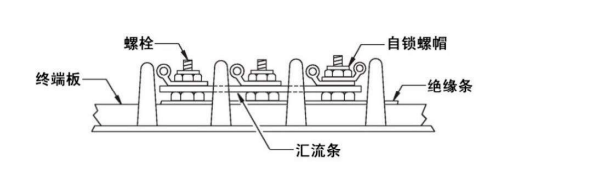

图8-169配电板螺栓安装结构

3)导线终端的安装程序

(1)安装一个接线片

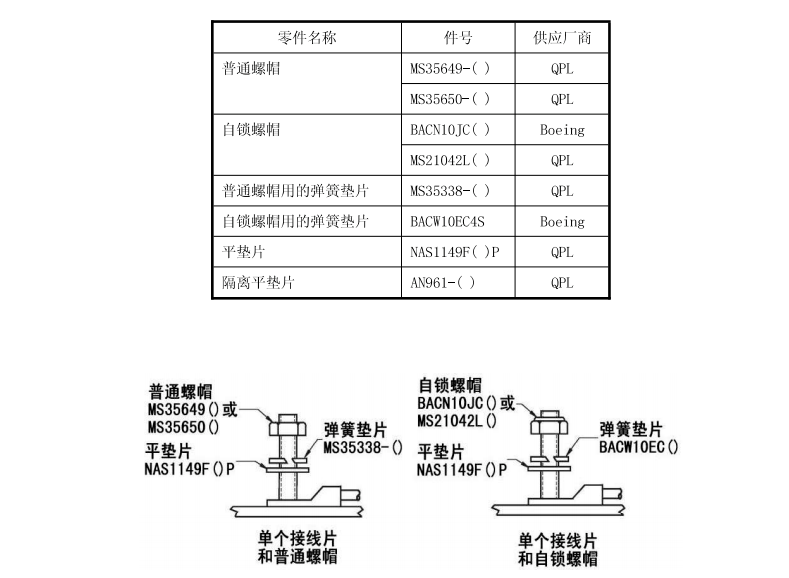

在维护工作中在接线柱上安装一个铜线用的接线片时，不能使用铝氧化垫片和钢制垫片;铜线用接线片采用黄铜制螺栓、螺丝或镀金黄铜螺帽;如果使用钢制螺栓和螺丝需要使用自锁螺帽。按照表8-16选择安装铜线接线片需要的接线片需要的零件，按照图8-170所示安装使用普通螺帽和自锁螺帽进行单个接线片的安装;将接线片放在接线柱螺栓上，在接线片上放置一个NAS1149F( )P平垫片，如果使用MS35649( )或MS35650( ) 普通螺帽，需要在普通螺帽.与平垫片之间加装MS35338 ()弹簧垫片。在按照表8-16选择安装铜线接线片需要的接线片需要的零件，按照图8-171所示安装使用普通螺帽和自锁螺帽进行安装两个或多个接线片的安装;将第一个接线片放在接线柱螺栓上，在接线柱的对面相对放置第二个接线片，在第三个接线片与第二个接线片之间放置一个AN961 ()隔离垫片，在第三个接线片部放置一个NASI149F( )P平垫片，如果使用MS35649( )或MS35650( )普通螺帽，需要在普通螺帽与平垫片之间加装MS35338 ()弹簧垫片。

表8-16安装铜线使用接线片需要的零件
